North American TF-51D serial 44-63473 (ex N551TF) "Little Ite" D-FUNN

Diese TF-51 war eines unserer Großprojekte in der Werft. Wir hatten den Auftrag erhalten, das demontierte Flugzeug wieder aufzubauen und in Deutschland zuzulassen. Ein sehr interessanter Auftrag, eine neue challenge. Das Zeitfenster für den Aufbau bis hin zum Erstflug war äusserst knapp bemessen, aber mit Teamgeist und Enthusiasmus leistbar. Es gab viele Hürden zu überwinden, komplett war das Flugzeug beileibe nicht. So gab es immerwieder Überraschungen beim Aufbau des Projektes, die wir jedoch Dank unserer weltweiten Kontakte gut lösen konnten.

Die "Little Ite" wurde nach Fertigstellung an den Eigentümer, die Air-Fighter-Academy GmbH in Heringsdorf/Usedom, überführt. Dort ergänzt der schöne Doppelsitzer die beindruckende Sammlung und wird recht häufig geflogen.

Am Montag den 15.November 2010 kam der Container bei uns in der Werft an und unser Team hat sofort begonnen das Projekt in Angriff zu nehmen.

Zu aller erst Bestandsaufnahme der angelieferten Teile. Alle Bauteile wurden geprüft, katalogisiert und nach Baugruppen sortiert eingelagert

TF 51 D FUNN 2010 11 191

Blick in das Teilelager

Begonnen wurde mit dem Tragwerk des schnellen Flugzeuges - Bestandsaufnahme und lange ToDo-Liste

TF 51 D FUNN 2010 11 1911 TF 51 D FUNN 2010 11 1912 TF 51 D FUNN 2010 11 1913

TF 51 D FUNN 2010 11 1918 TF 51 D FUNN 2010 11 1919

TF 51 D FUNN 2010 11 1920

In Abstimmung mit dem Eigner, Hangar10 / Usedom, sollte das Flugzeug hochglanzpoliert werden. Das Tragwerk in semi-gloss Silber, die Nase in blau. Es sollte keine Schemata werden, welches zu aktiven Zeiten geflogen wurde. Testweise haben wir die hintere Rumpftüte poliert und waren danach schlicht geblendet - das Flugzeug wird eine Augenweide werden. Die polierten Bauteile wurden im Nachgang mit Folie geschützt, damit Selbige den Einbau geschützt "überstehen" und das Ganze am Ende nicht nochmals poliert werden muss.

TF 51 D FUNN 2010 12 02 3 TF 51 D FUNN 2010 12 02 4

Das Rumpfwerk mit Motorträger - Werftleiter und MeierMotors-Geschäftsführer Elmar Meier diskutiert die nächsten Schritte mit involvierten Mitarbeitern. Auf diesem Bild wird ersichtlich, wie viel Arbeit noch ansteht, bis aus einer leeren Hülle ein funktionierendes Flugzeug wird.

TF 51 D FUNN 2010 12 02 8

Beginn des Innenausbaus im Dezember 2010

TF 51 D FUNN 2010 12 23 1 TF 51 D FUNN 2010 12 23 2



Januar 2011

TF 51 D FUNN 2011 01 21 1

In guter Gesellschaft - Airforce meets Navy/Marines

Beim Tragwerk gut zu sehen, die sogenannten Extensions. An diese Extensions werden die Randbögen montiert. Die P-51 werden ja gerne für AirRaces genutzt. Um hier wendiger zu sein und weniger Widerstand zu haben, werden diese Extensions schlicht demontiert. So ist das Tragwerk schnell und einfach gekürzt, ohne in die "Architektur" der Tragfläche einzugreifen.

TF 51 D FUNN 2011 01 21 2

Anbau und Ausrichtung des vorderen Rumpfteils/Motorträger - rechts im Bild, das Tragwerk mit montierten extensions und Randbogen

TF 51 D FUNN 2011 01 21 4

Ausrichtung und Montage der Baugruppe "Höhenruder"

TF 51 D FUNN 2011 01 282

Das Seitenleitwerk wurde ausgerichtet und ebenfalls montiert

TF 51 D FUNN 2011 02 112

Montage des Bauchkühlerkastens, welcher der Mustang die typische Silhouette verleiht. In dieser Baugruppe ist das sog. "doghouse" enthalten, welches den Wasser und Ölkühler beheimatet. Ein wichtiges und komplexes Teil ... welches leider fehlte und in Eigenarbeit neu aufgebaut werden musste.

TF 51 D FUNN 2011 02 253



März 2020

TF 51 D FUNN 2011 03 18 2

Aufbau des "doghouse"

TF 51 D FUNN 2011 03 18 1  TF 51 D FUNN 2011 03 18 7

Zeitgleich wurde das Fahrwerk in das Tragwerk eingebaut

TF 51 D FUNN 2011 03 18 4 TF 51 D FUNN 2011 03 18 6

hydraulics - jedes einzelne Bauteil wurde überprüft, gereinigt und gegebenenfalls neu erstellt

TF 51 D FUNN 2011 03 18 5



"Dummy Engine" - immer gut wenn man in der Werft eine sog. "dummy engine" zur Verfügung hat. Hierbei handelt es sich um ein leergeräumtes Triebwerk. Dadurch ist das Ganze relativ leicht und eignet sich hervorragend für den vorläufigen Einbau, um die komplette Verschlauchung wie auch die Triebwerksperipherie anzufertigen und anzupassen. Später, wenn das revidierte Originaltriebwerk montiert wird ist schon alles passend vorbereitet.

TF 51 D FUNN 2011 03 18 8

TF 51 D FUNN 2011 03 18 12



April 2011

Rekonstruktion des aufwändigen "doghouse" - eine anspruchsvolle Arbeit für unser Blechnerteam

TF 51 D FUNN 2011 04 0110

TF 51 D FUNN 2011 04 015 TF 51 D FUNN 2011 04 017 TF 51 D FUNN 2011 04 019

TF 51 D FUNN 2011 04 08 1

Installation der Höhenruderanlenkung

TF 51 D FUNN 2011 04 0111 TF 51 D FUNN 2011 04 0112

Der Wasserkühler sitzt am Platz

TF 51 D FUNN 2011 04 0113 TF 51 D FUNN 2011 04 0114

Juni 2011

Die "dummy engine" wurde wieder ausgebaut um den weiteren Innenausbau und die Verblechung der Rumpfnase vorzunehmen, auch wurde probehalber das Tragwerk montiert. Nicht mehr allzu lange und das Flugzeug kann auf eigenen Füssen stehen

TF 51 D FUNN 2011 06 171

Gut zu sehen, die Montage der Landeklappenanlenkung - die hellgrauen Bauteile beinhalten die Seilzuganlenkung der Querruder

TF 51 D FUNN 2011 06 173 TF 51 D FUNN 2011 06 174

TF 51 D FUNN 2011 06 175 TF 51 D FUNN 2011 06 178

Wasserkühler

TF 51 D FUNN 2011 06 177

TF 51 D FUNN 2011 06 1714






Juli 2011

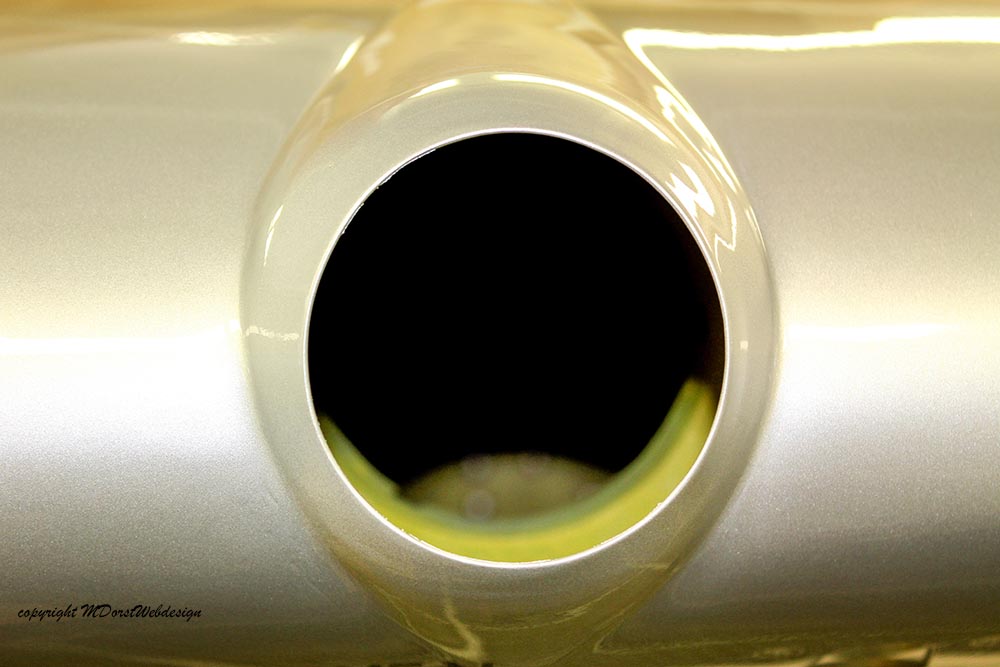

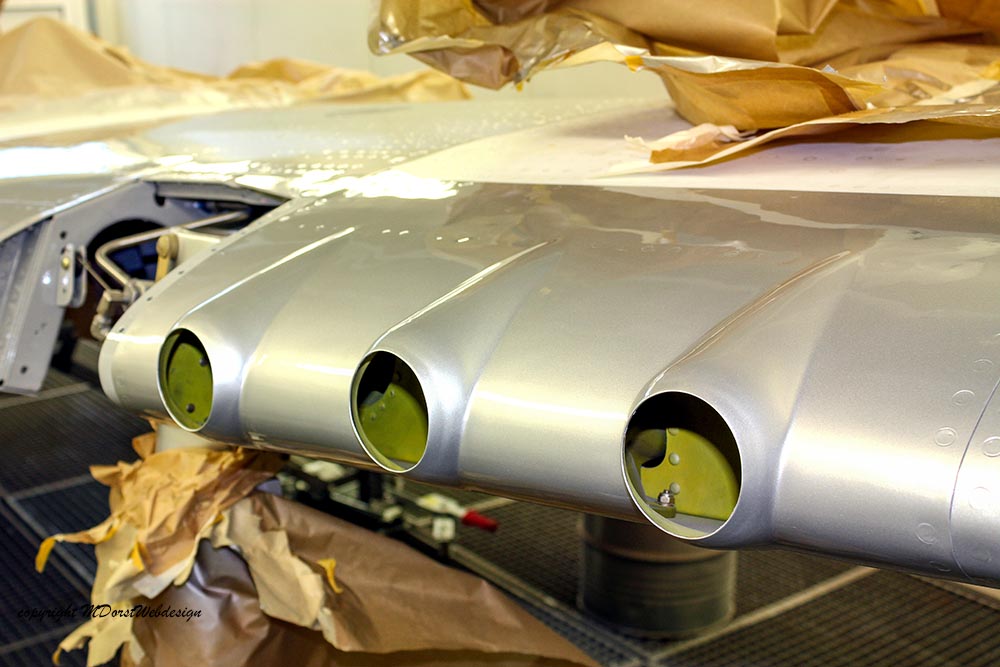

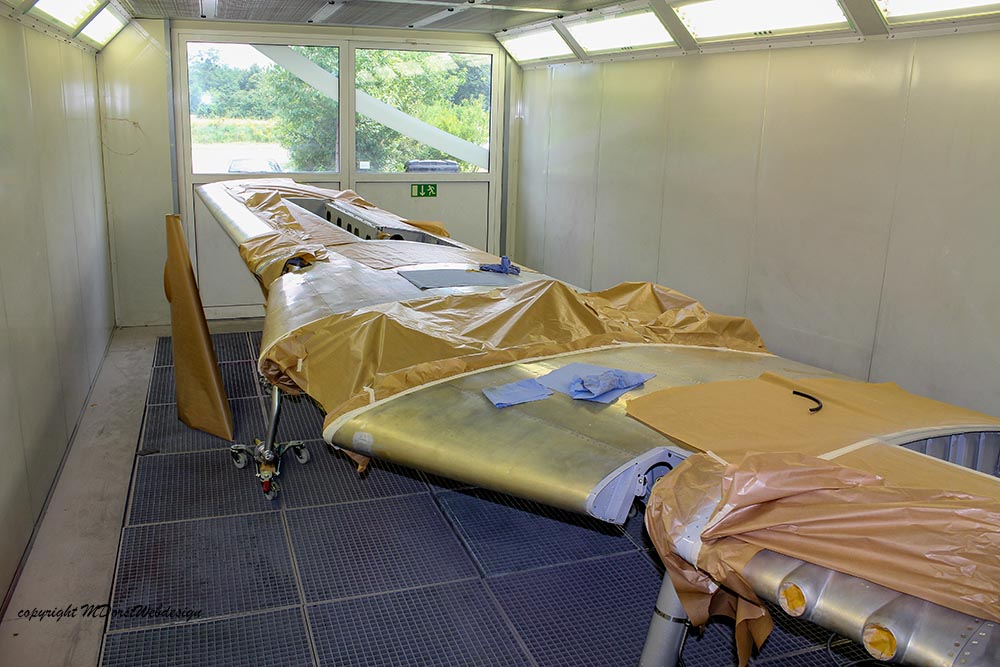

Es kommt Farbe ins Spiel - immer gut wenn man über eine eigene Lackierhalle nach modernster Technologier verfügt, in welche das komplette Tragwerk hineinpasst. Es ist noch gut Luft und genügend Arbeitsraum - die Halle misst 12 Meter in der Länge

TF 51 D FUNN 2011 07 155

TF 51 D FUNN 2011 07 285 TF 51 D FUNN 2011 07 286

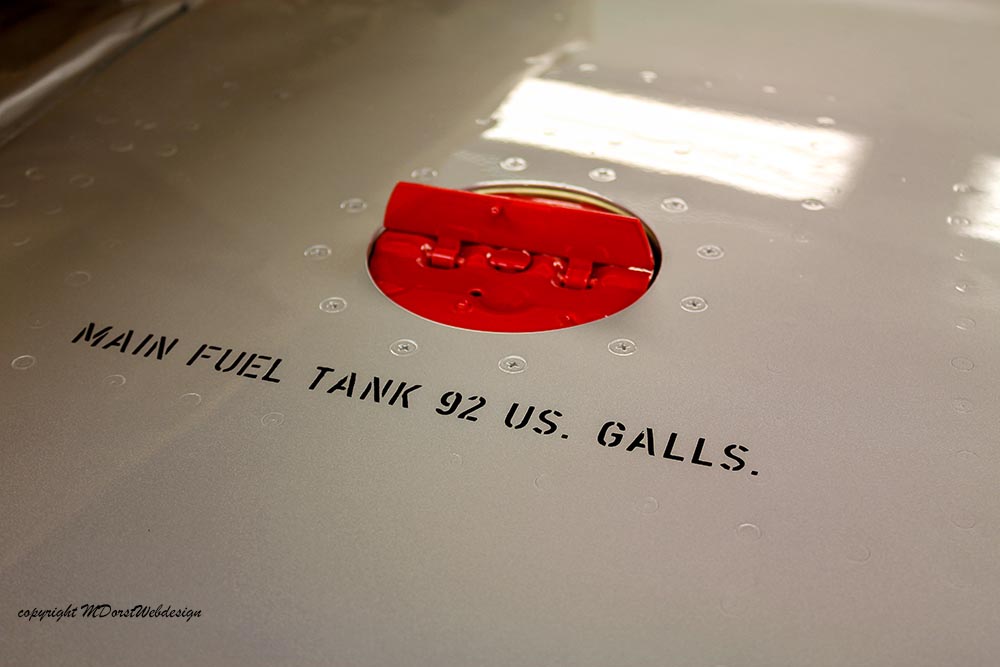

TF 51 D FUNN 2011 07 289

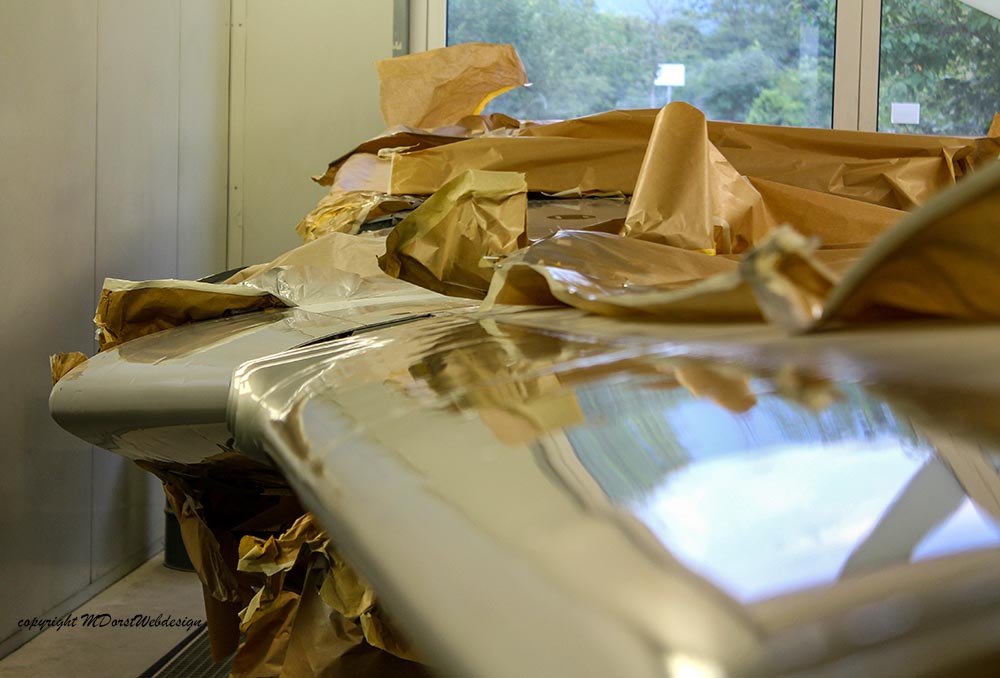

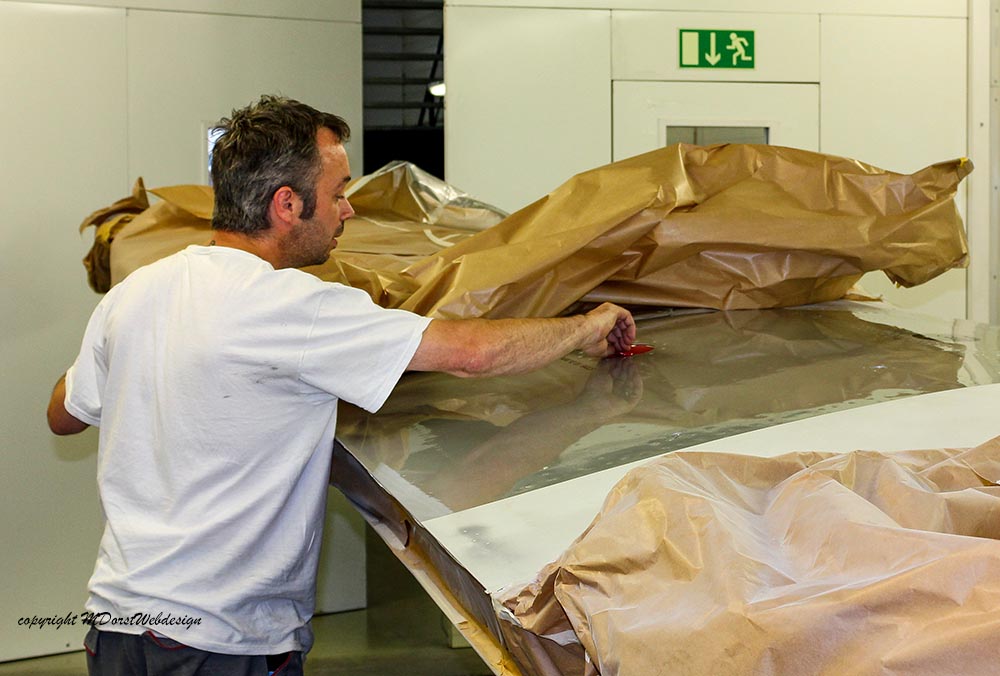

Unser Lackierer Ralf Hofmann unter "Aufsicht" von unserem Webmaster und Photographen Matthias Dorst

TF 51 D FUNN 2011 07 2810 TF 51 D FUNN 2011 07 2811 TF 51 D FUNN 2011 07 2813

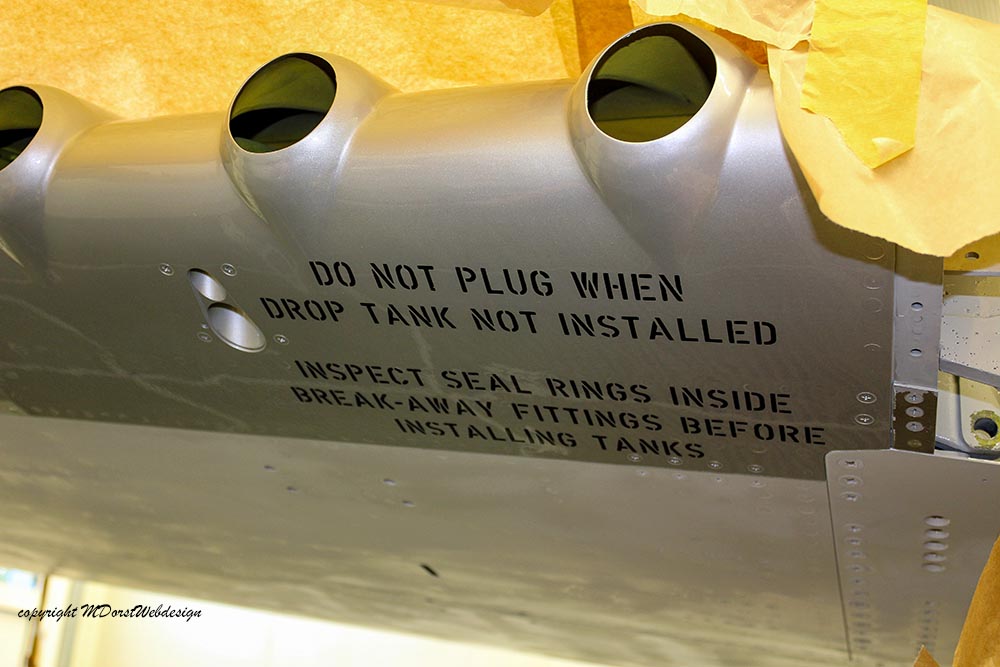

TF 51 D FUNN 2011 07 2817

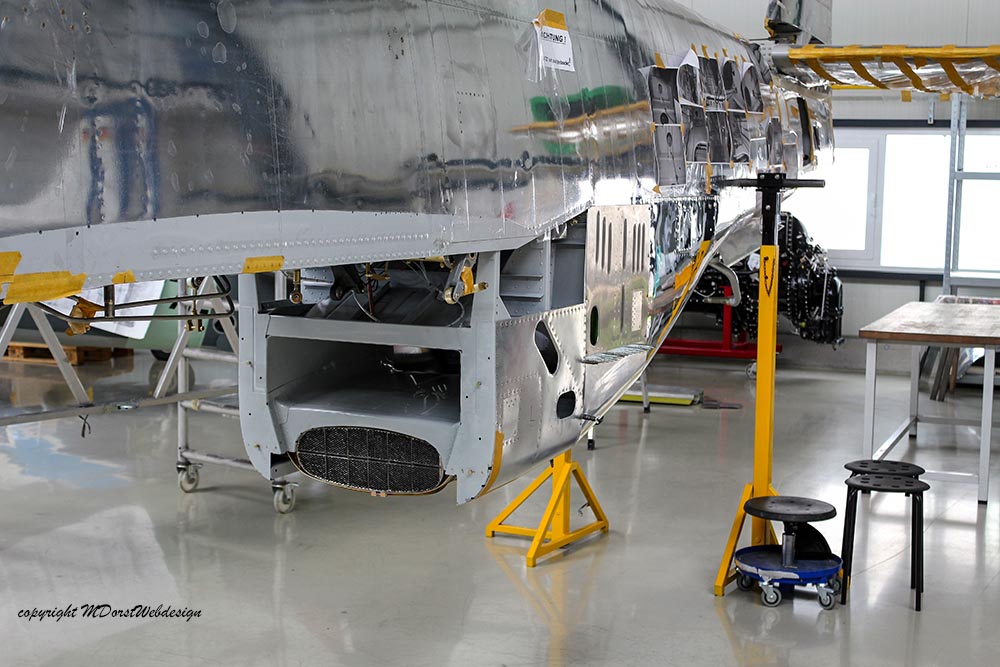

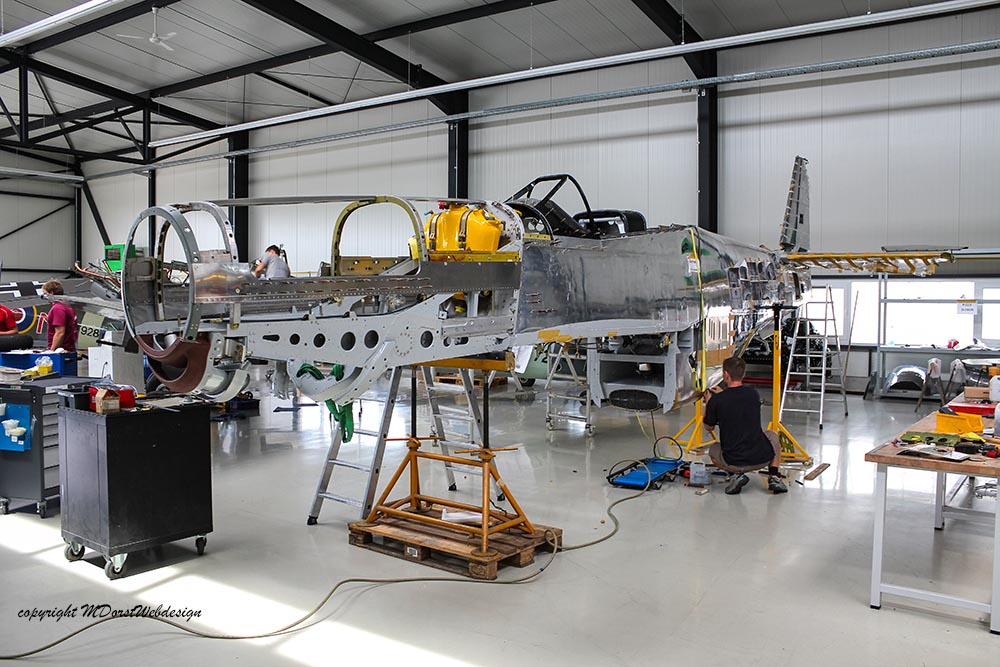

derweil wird in der Werft weiter am Rumpf gearbeitet - das doghouse ist montiert, der Ölkühler am Platz

TF 51 D FUNN 2011 07 151

TF 51 D FUNN 2011 07 156

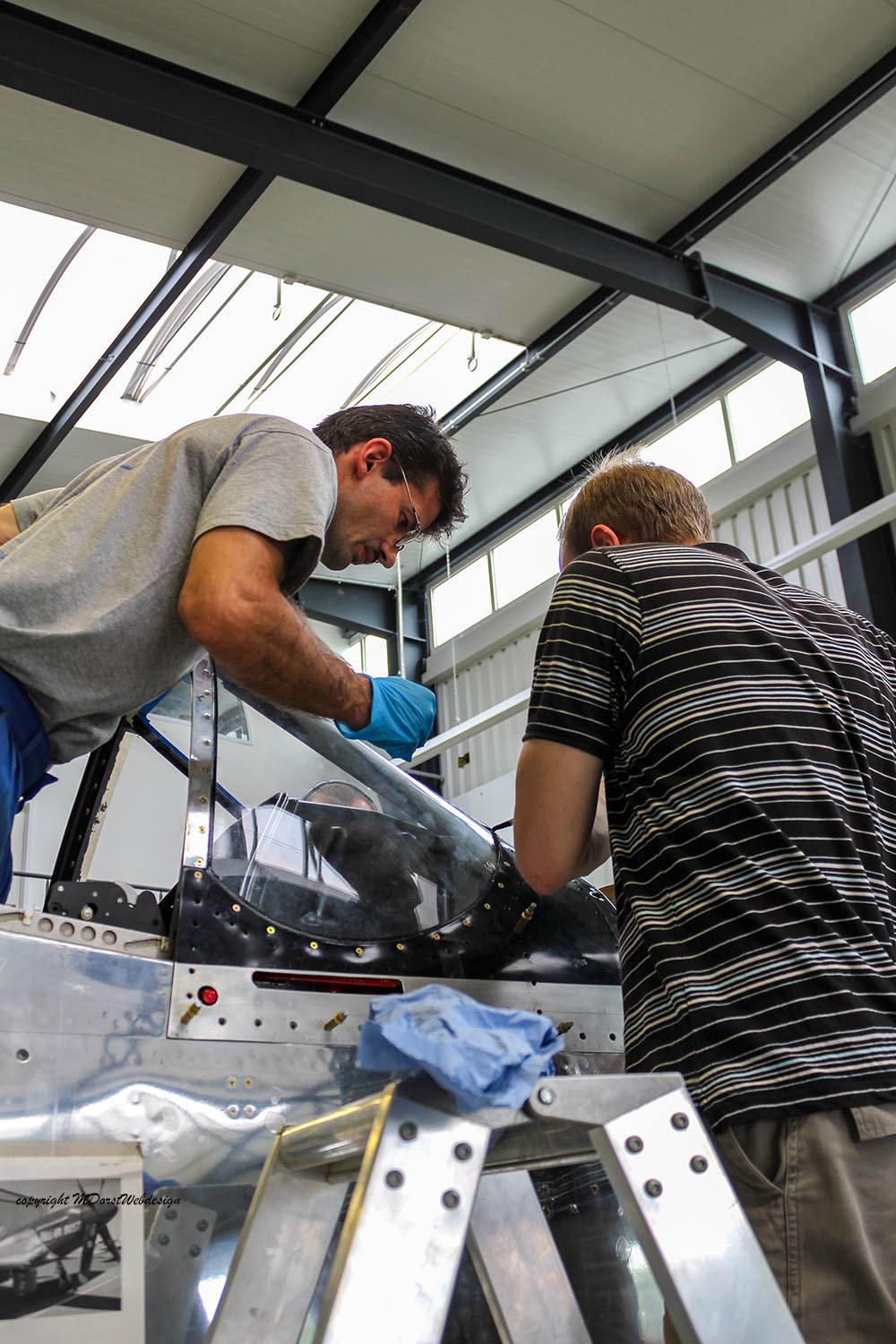

Detailarbeiten - Oleg Ivlev

TF 51 D FUNN 2011 07 281 TF 51 D FUNN 2011 07 282

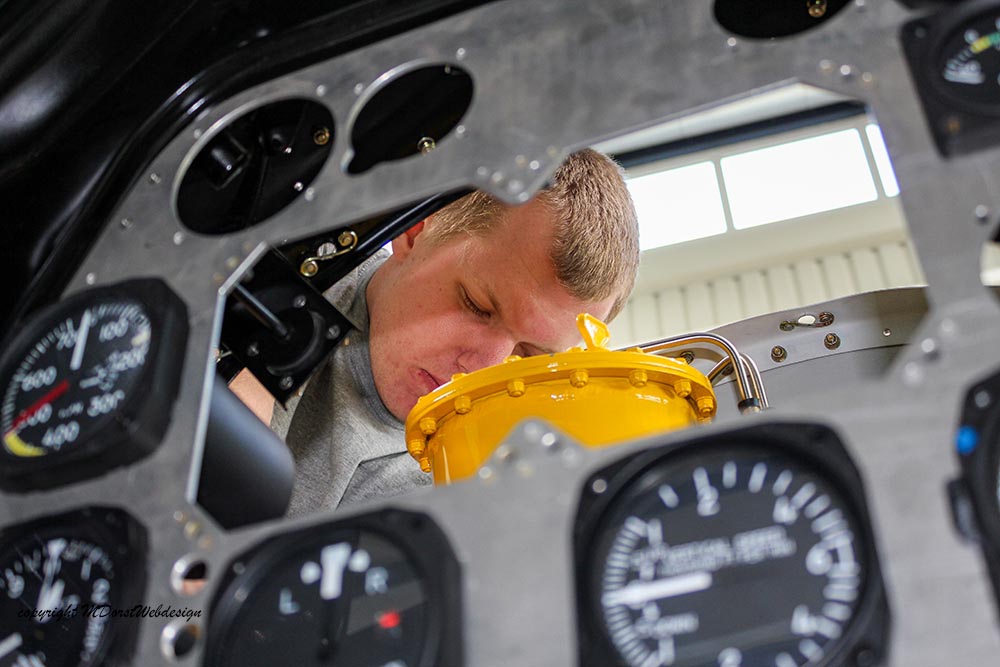

Montage der Gerätebretter und Instrumente

TF 51 D FUNN 2011 07 296

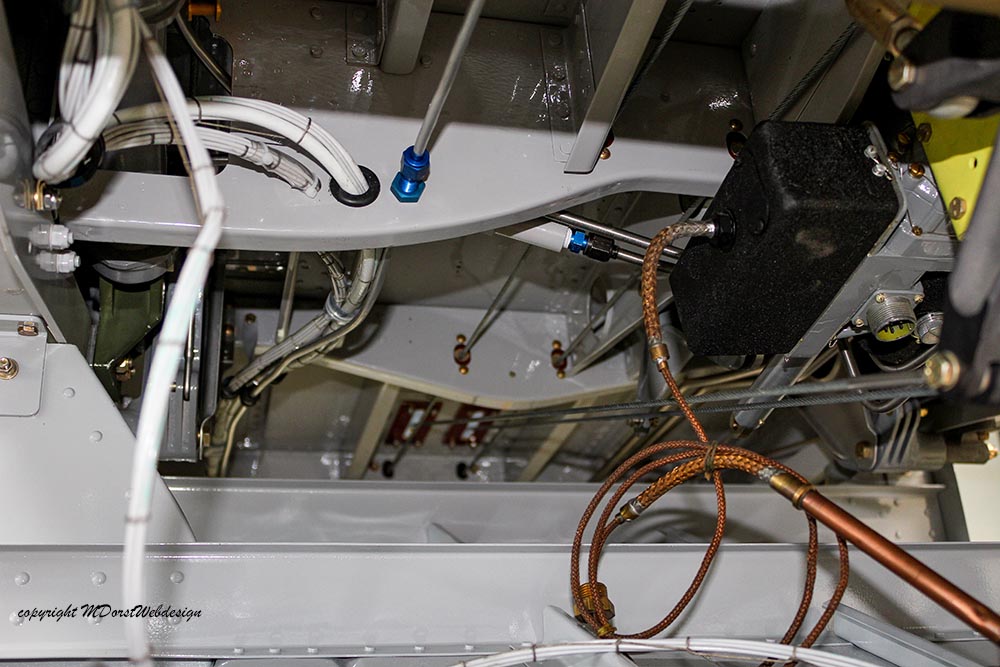

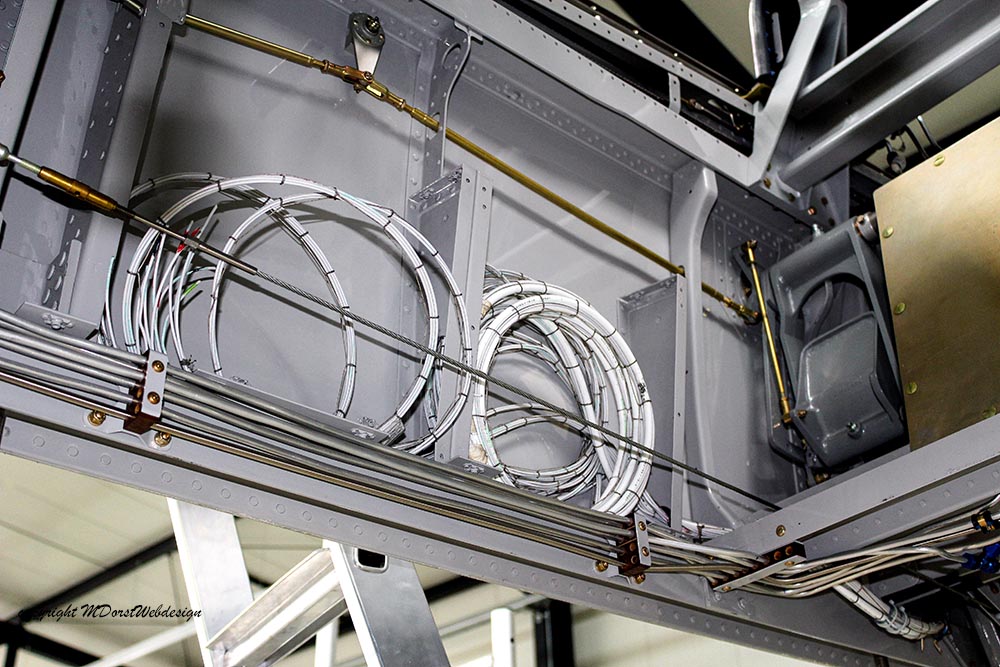

sowie Installation der elektrischen Anlage - enorm viel Detailarbeit

TF 51 D FUNN 2011 07 297 TF 51 D FUNN 2011 07 2828

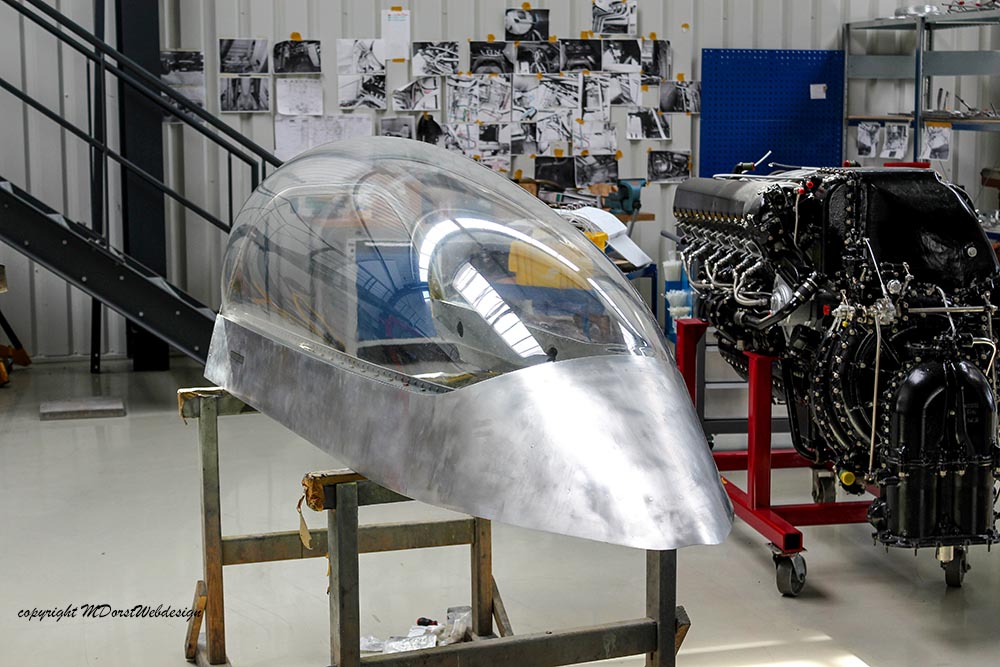

Die "canopy" der TF. Gut zu sehen, die voluminöse Verglasung. So hat der "backseater" beste Sicht und kann als Fluglehrer auch das Flugzeug von hinten nit guter Sicht landen. Die TF-51 hat "dual controls", also zwei vollausgestattete Pilotenplätze mit Steuerung und kompletter Instrumentierung. Ideal für Schulungszwecke.

TF 51 D FUNN 2011 07 2831



August 2011

Blecharbeiten ohne Ende - hier der Aufbau der tailfin

TF 51 Little Ite D FUNN 2011 08 251 TF 51 Little Ite D FUNN 2011 08 254



September 2011

TF 51 Little Ite D FUNN 2011 09 023

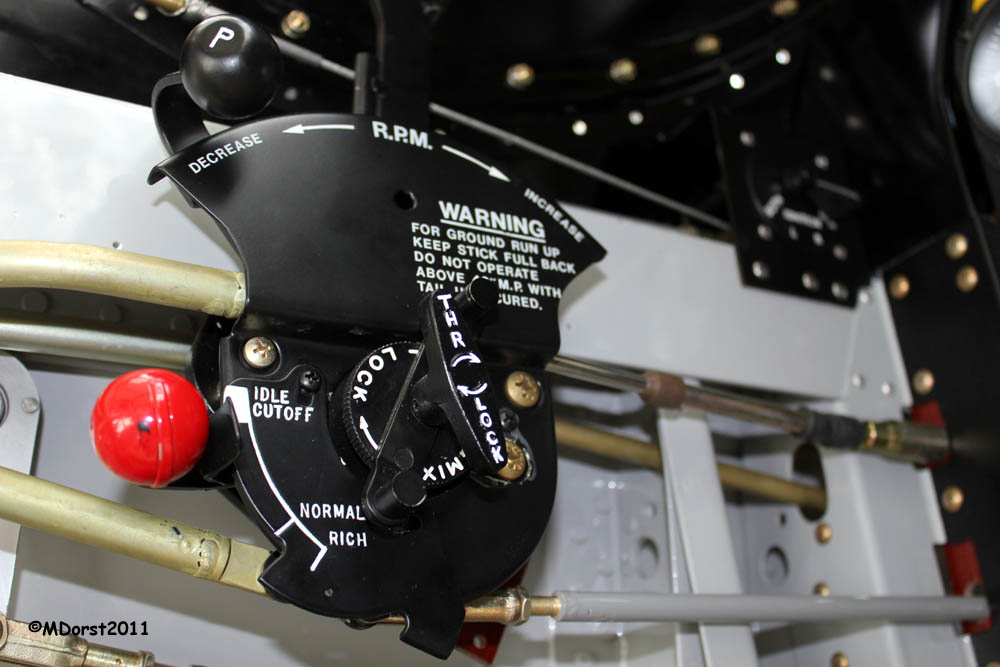

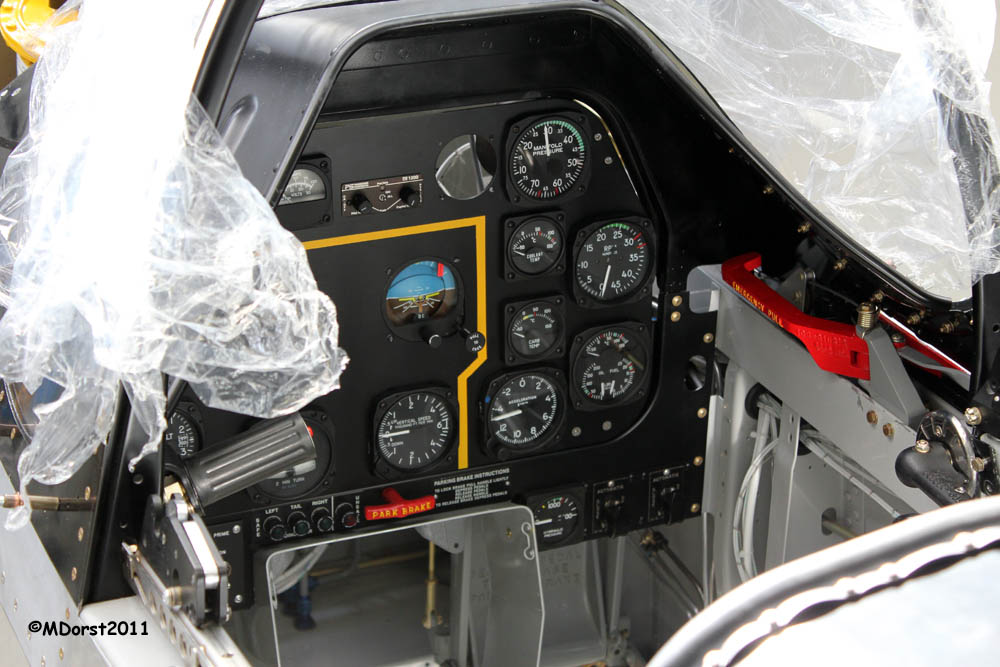

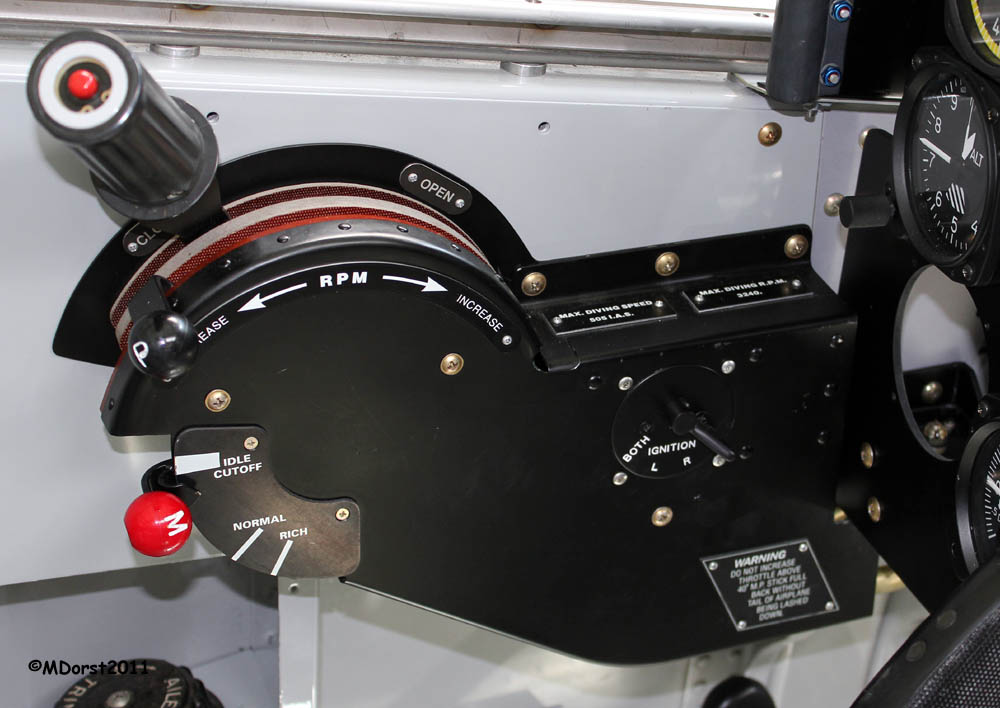

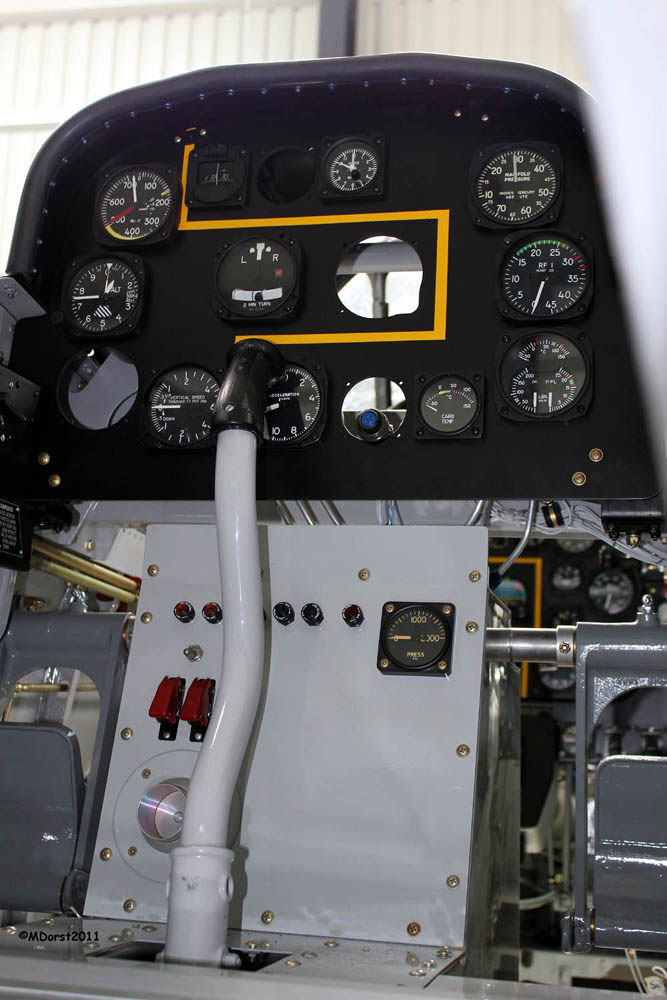

Aufbau der beiden Cockpits - das Flugzeug erhält eine Doppelsteuerung für Ausbildungszwecke - ein typisches Merkmal der TF-51

TF 51 Little Ite D FUNN 2011 09 0911 TF 51 Little Ite D FUNN 2011 09 0917 TF 51 Little Ite D FUNN 2011 09 0919

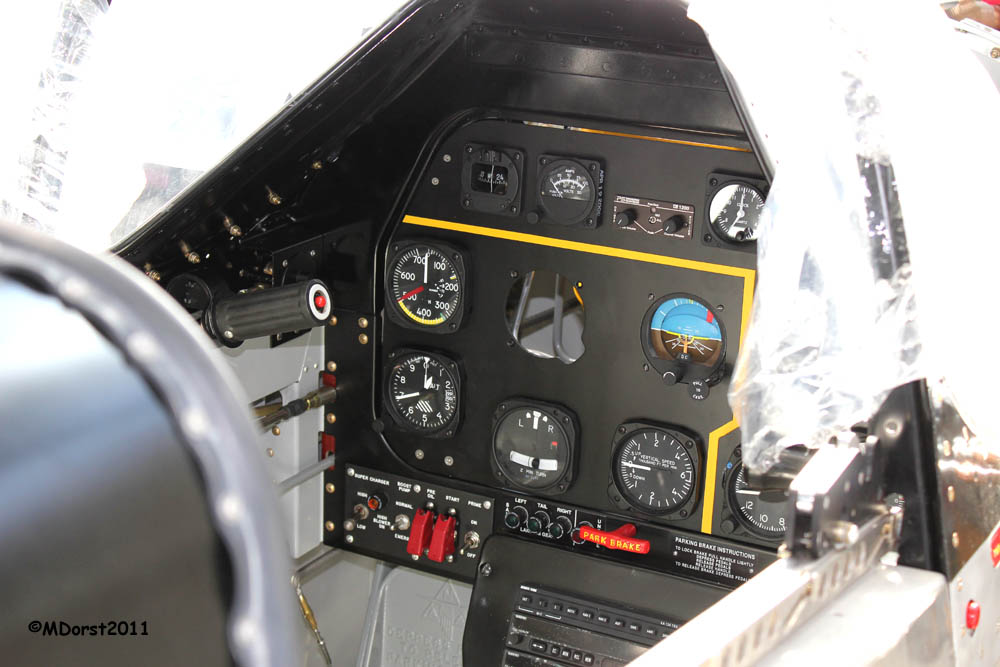

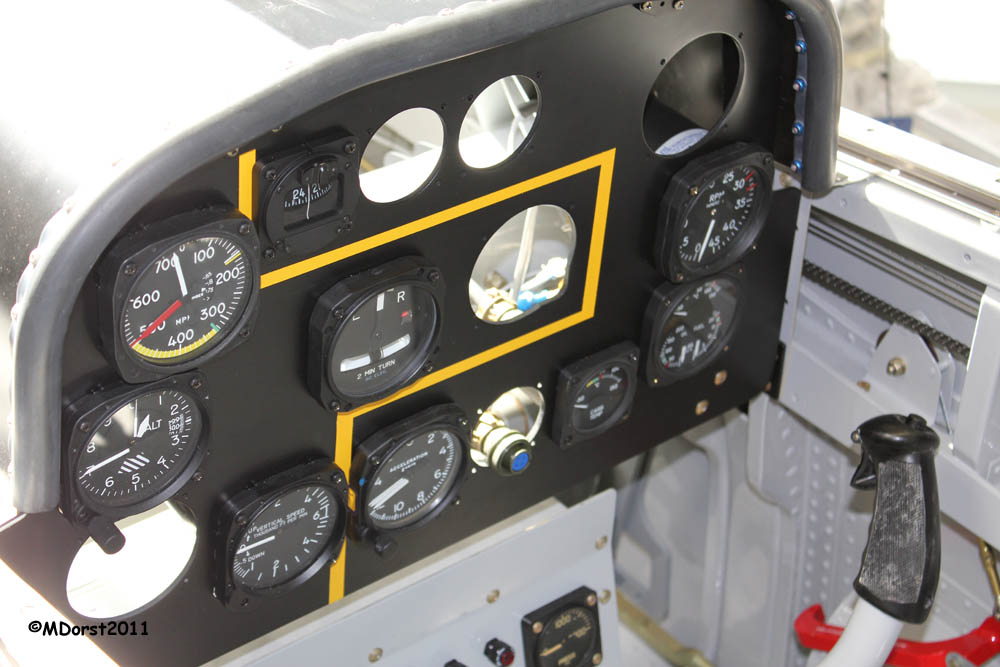

"Arbeitsplatz" des Backseaters - das Flugzeug kann auch vom hinteren Platz aus vollständig gesteuert werden

TF 51 Little Ite D FUNN 2011 09 022



TF 51 Little Ite D FUNN 2011 09 0910 TF 51 Little Ite D FUNN 2011 09 0913 TF 51 Little Ite D FUNN 2011 09 0914

TF 51 Little Ite D FUNN 2011 09 0916 TF 51 Little Ite D FUNN 2011 09 095 TF 51 Little Ite D FUNN 2011 09 099



Verschlauchung des Kühlsystems - gut zu sehen der Landeklappenantrieb, die "ball-links" Querrudersteuerung und das Gegengewicht für die Höhenrudersteuerung

TF 51 Little Ite D FUNN 2011 09 0918

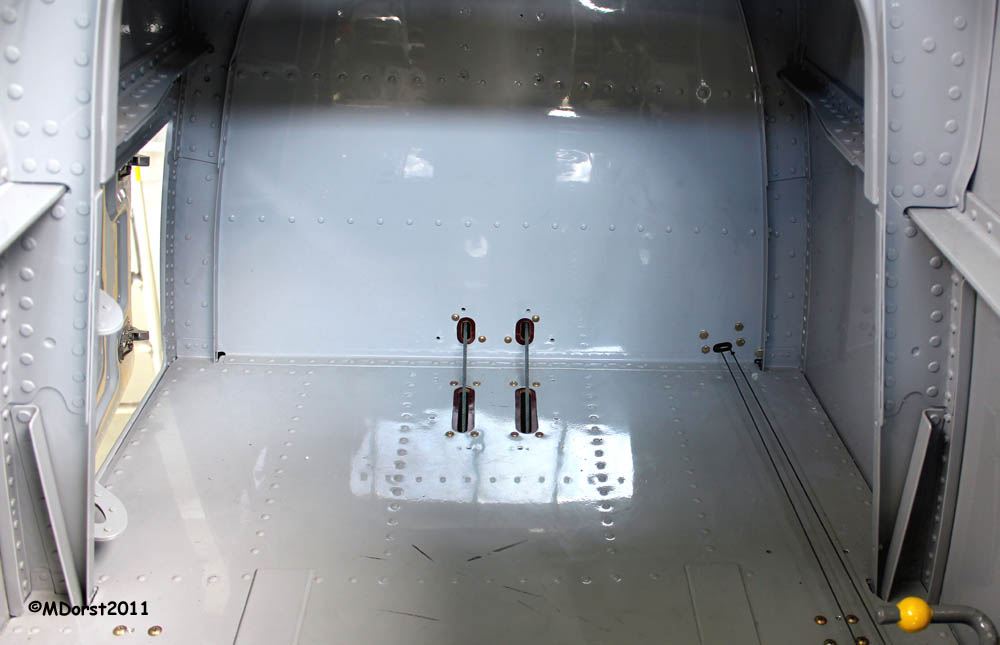

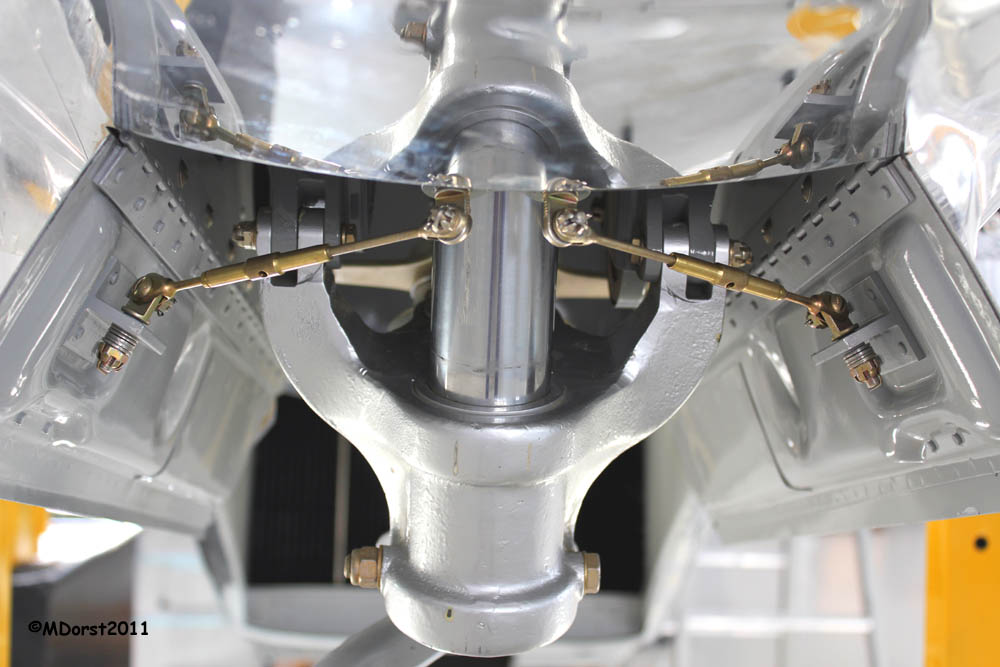

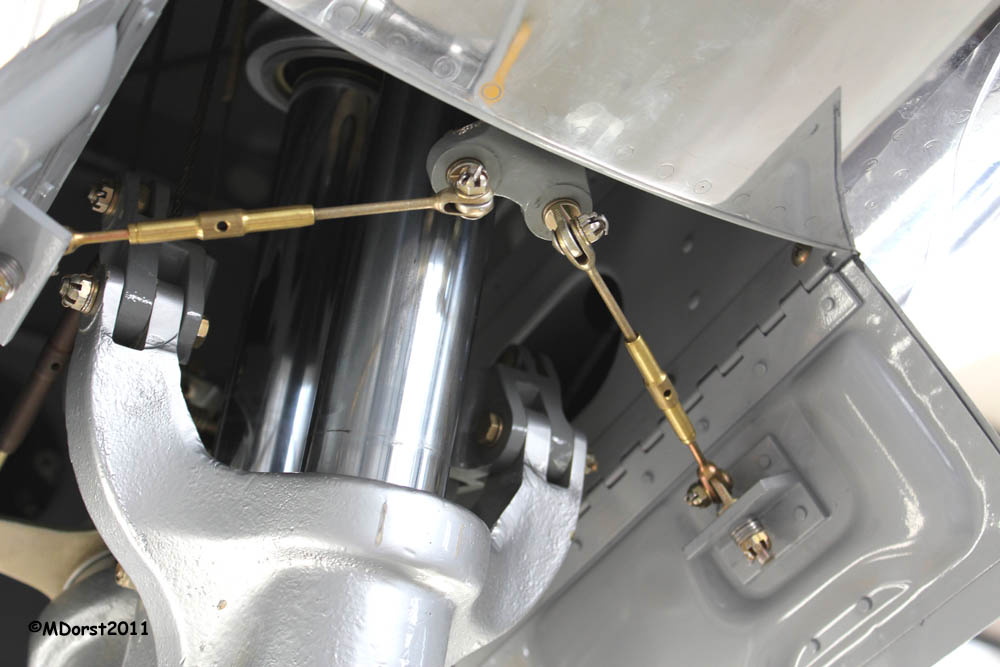

Spornfahrwerk - hier die Anlenkung der Spornradklappen - "better than new" heisst die Devise bei diesem Projekt

TF 51 Little Ite D FUNN 2011 09 092 TF 51 Little Ite D FUNN 2011 09 094

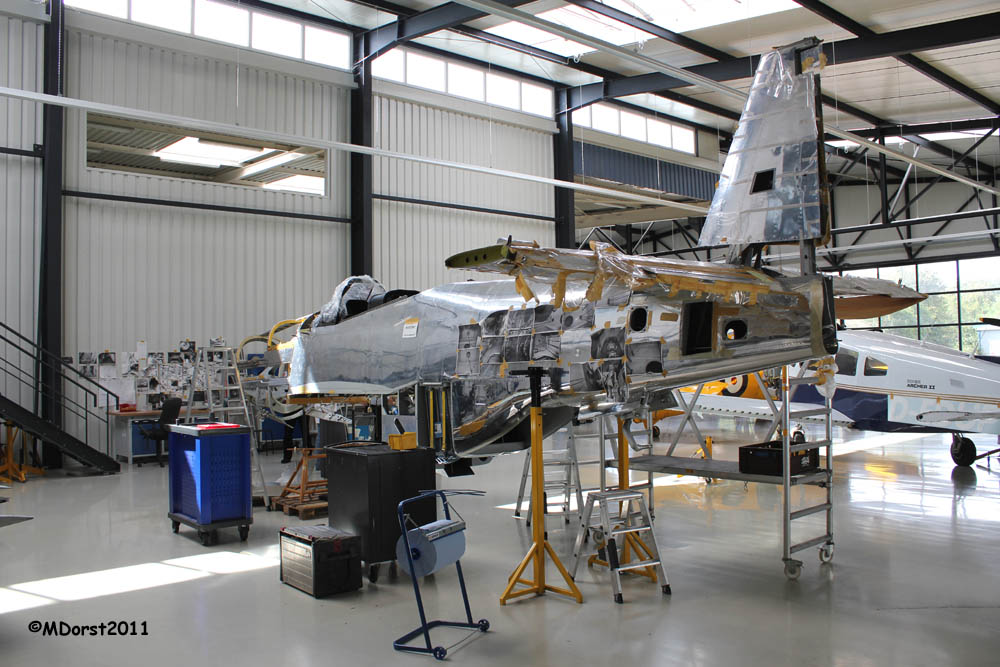

Unglaublich viel Arbeit am Innenleben dieses schönen Flugzeuges

TF 51 Little Ite D FUNN 2011 09 0920

Selten zu sehendes Detail - die Höhenruderanlenkung mittels Stahlseilen

TF 51 Little Ite D FUNN 2011 09 096 TF 51 Little Ite D FUNN 2011 09 097

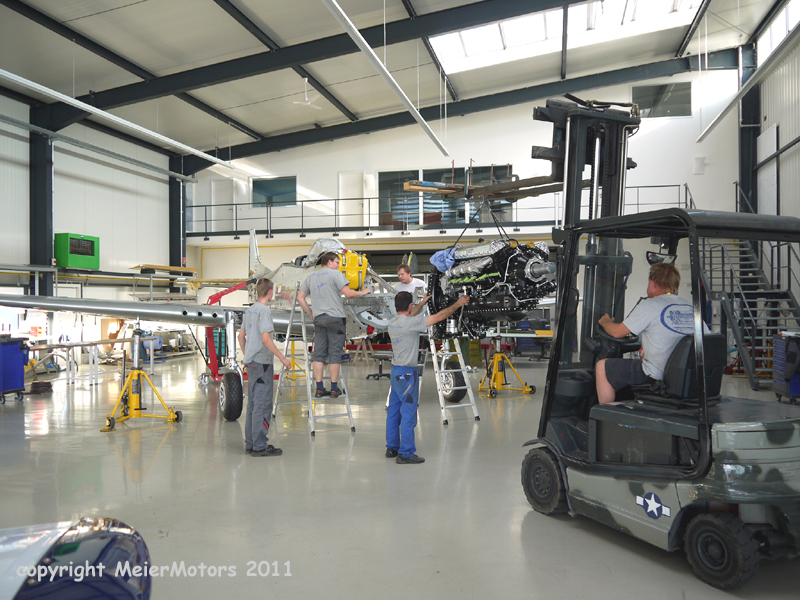

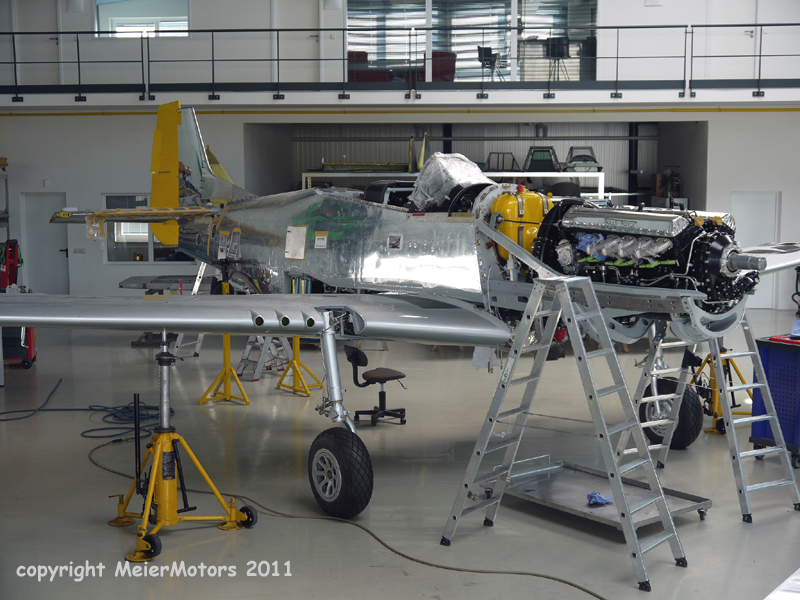

Milestone - Ende September konnte das revidierte Aggregat, ein Rolls Royce/Packard Merlin in das Rumpfwerk eingebaut werden

TF 51 Little Ite D FUNN 2011 09 273 TF 51 Little Ite D FUNN 2011 09 271



Oktober 2011

TF 51 Little Ite D FUNN 2011 10 079

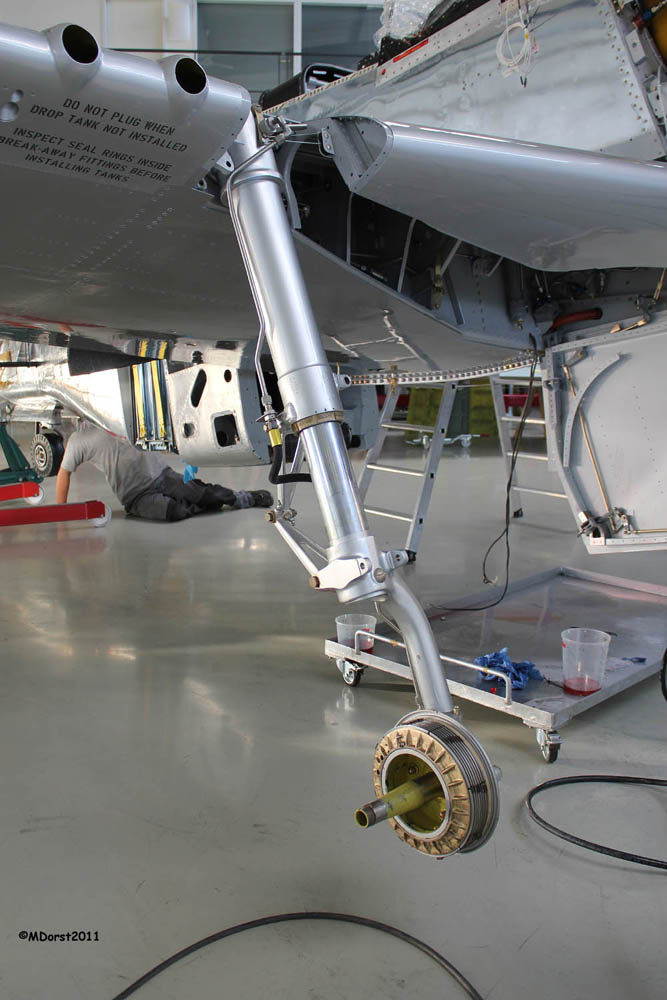

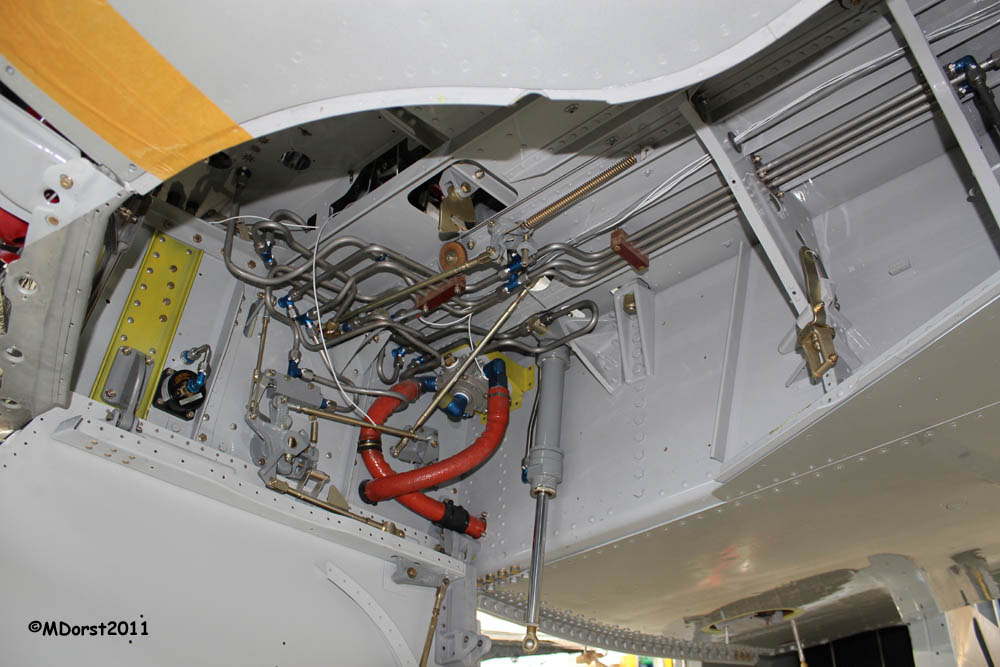

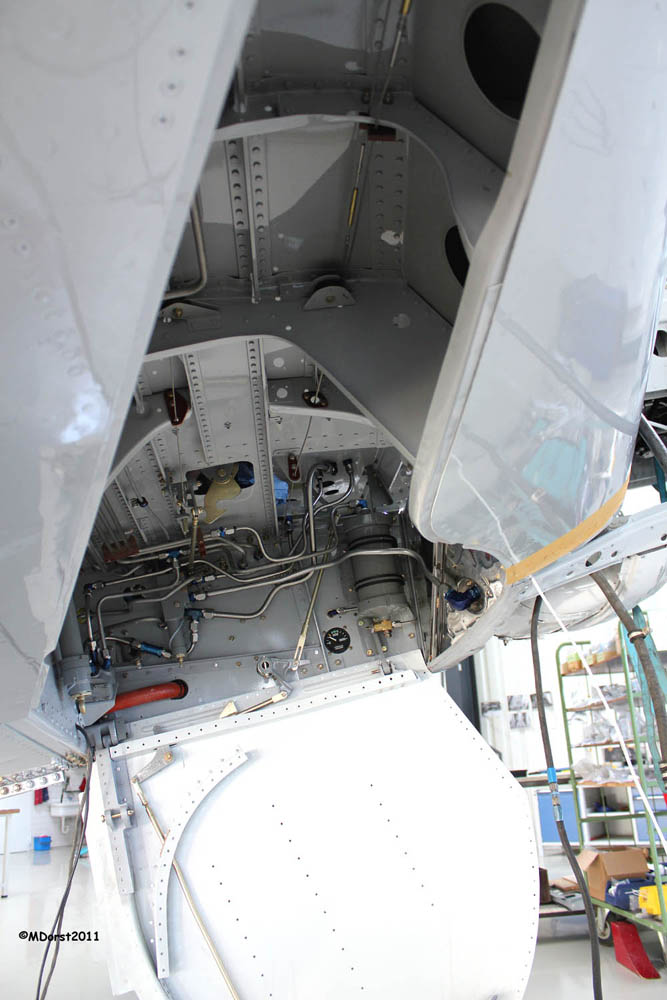

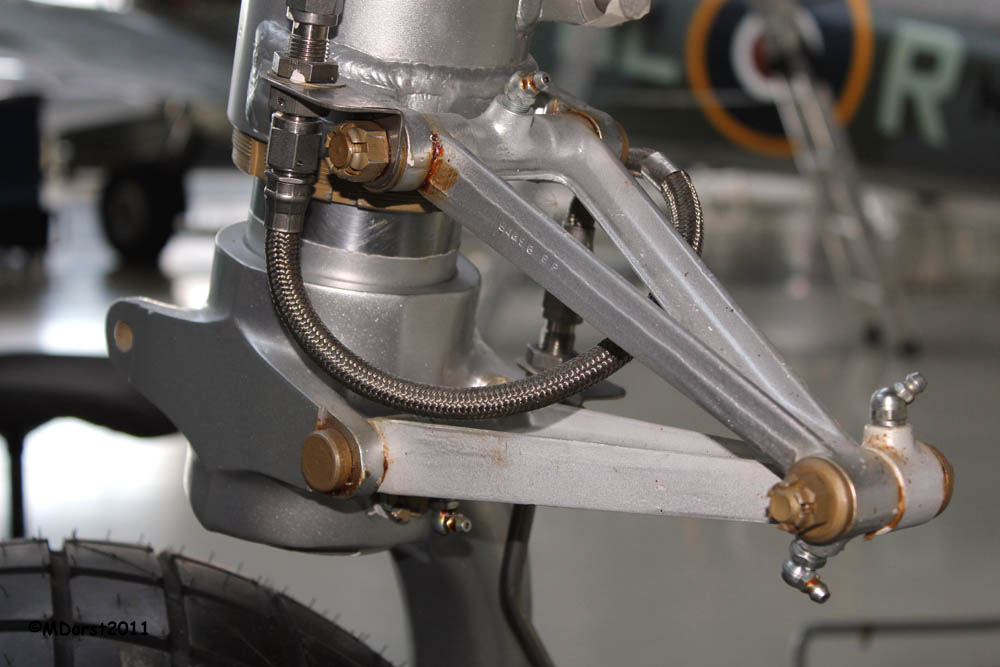

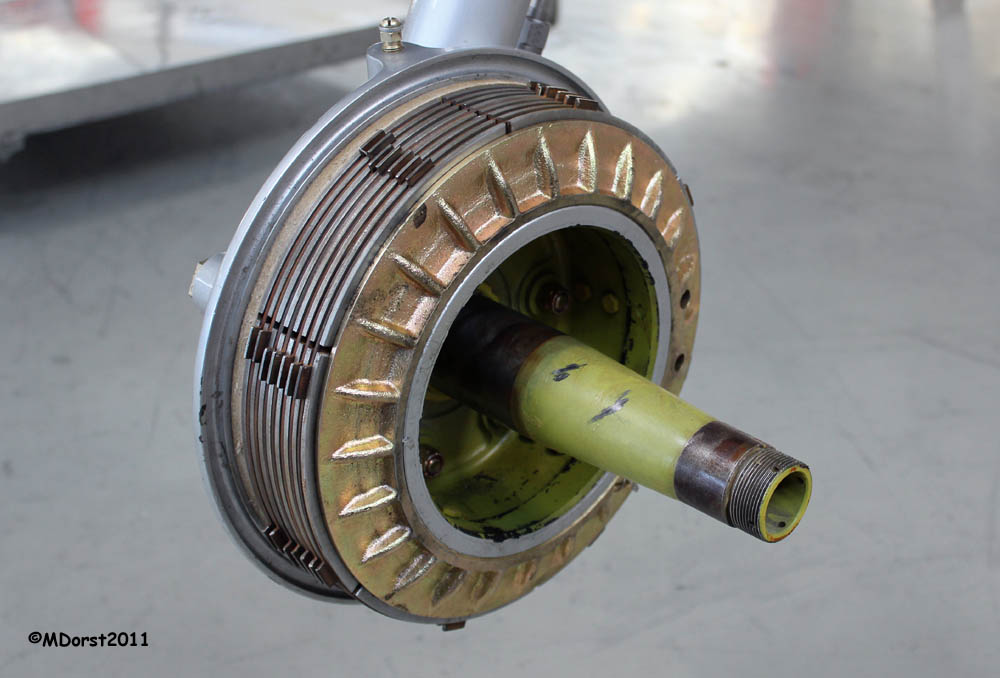

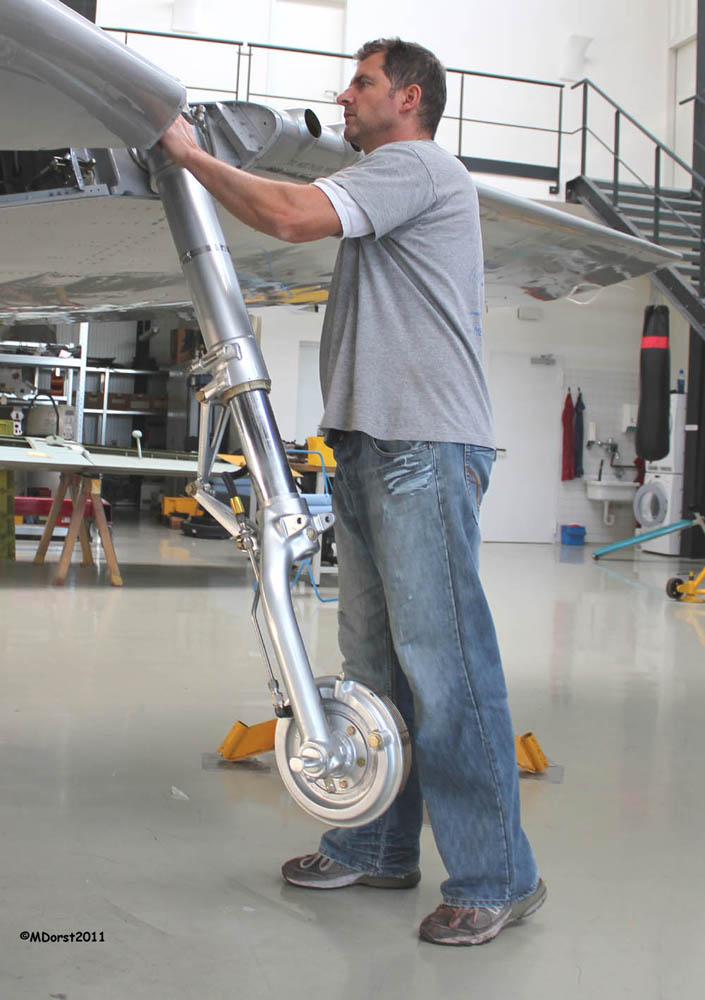

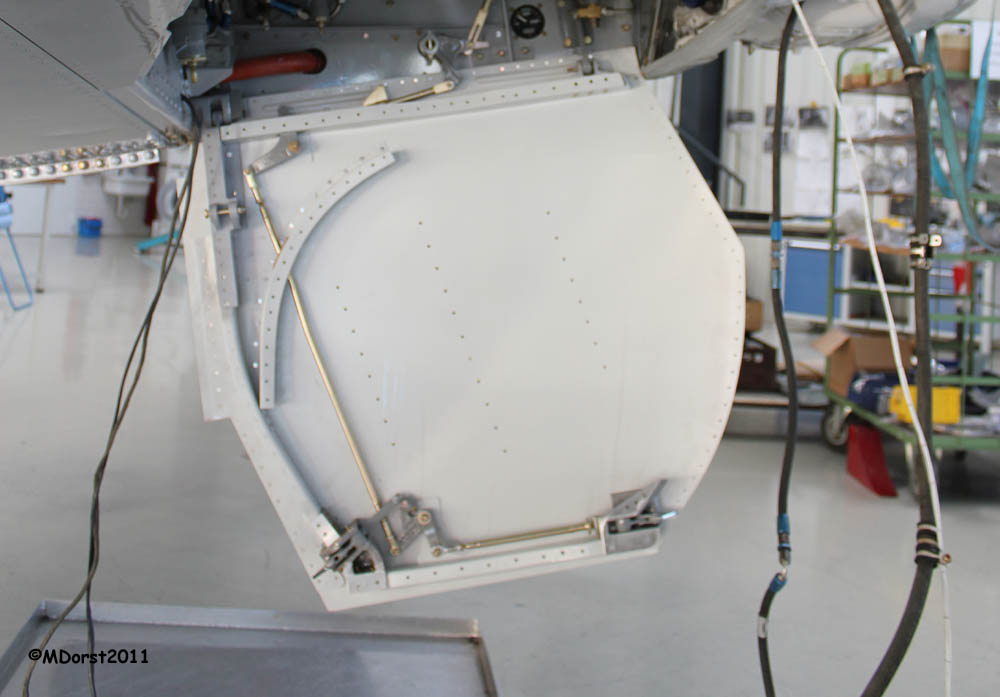

Detailarbeiten am Fahrwerk und den Fahrwerksklappen (hier noch ohne die Innenverkleidung)

TF 51 Little Ite D FUNN 2011 10 073 TF 51 Little Ite D FUNN 2011 10 14 4

TF 51 Little Ite D FUNN 2011 10 14 3 TF 51 Little Ite D FUNN 2011 10 14 6 TF 51 Little Ite D FUNN 2011 10 14 9

TF 51 Little Ite D FUNN 2011 10 14 16 TF 51 Little Ite D FUNN 2011 10 14 17

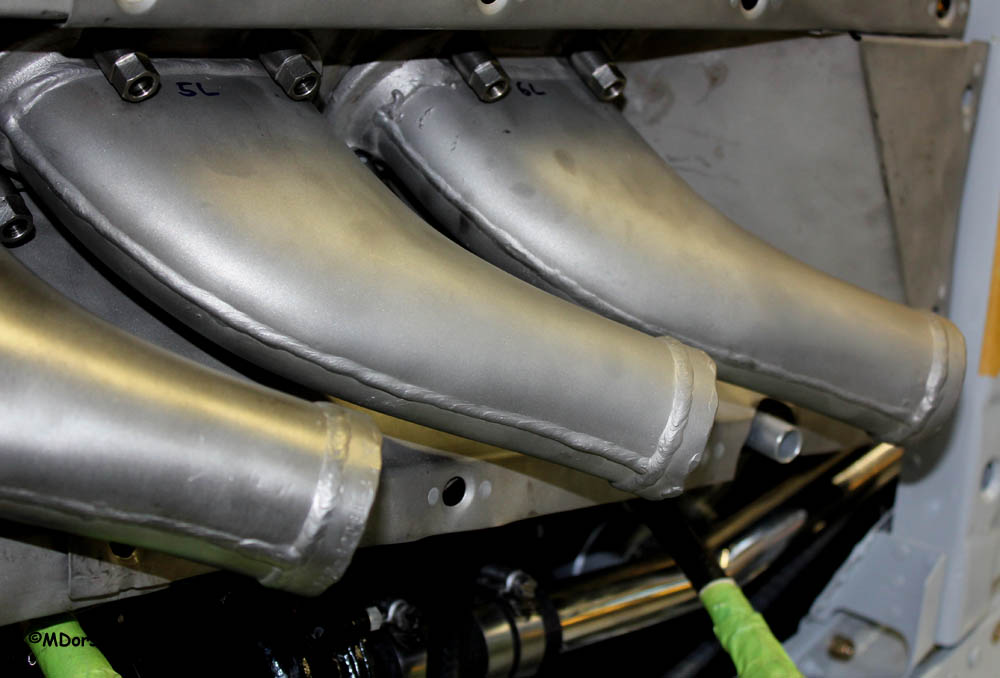

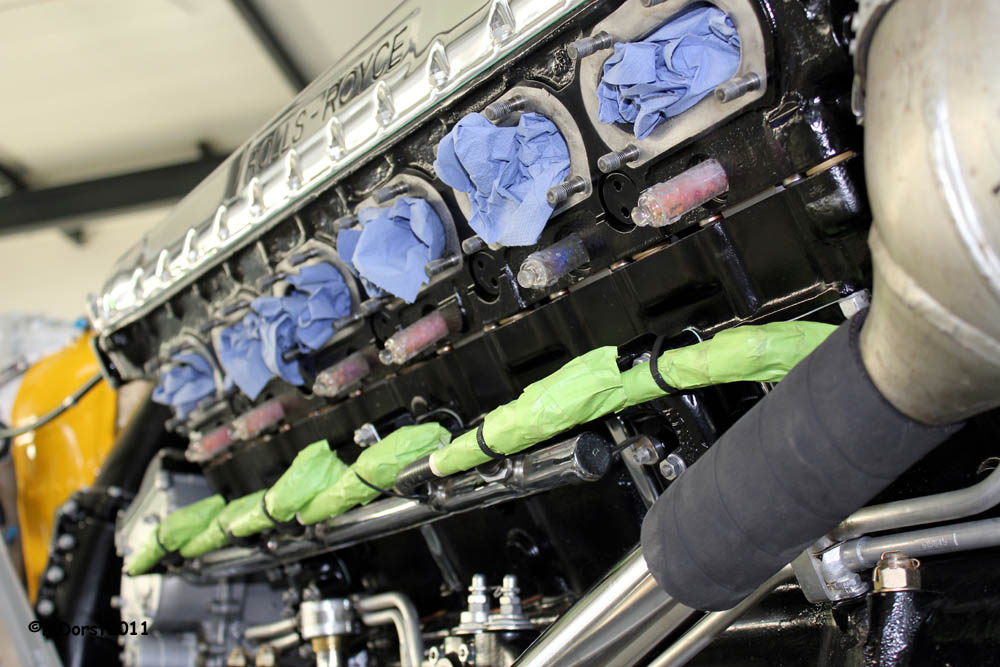

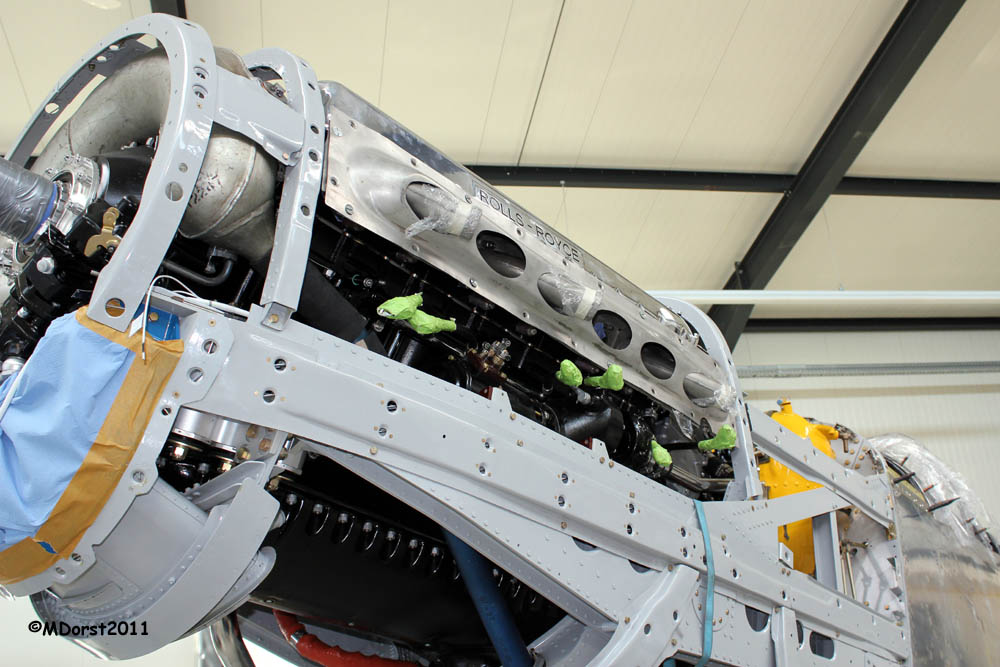

Merlin-Vergaseranlage und Motorendetails - die sog. "shrouts", also die Blechabdeckung über den Auspuffstutzen musste neu gefertigt werden

TF 51 Little Ite D FUNN 2011 10 074 TF 51 Little Ite D FUNN 2011 10 14 14

Die Glaskerzen verhindern, dass sich Feuchtigkeit im Brennraum ansammelt

TF 51 Little Ite D FUNN 2011 10 0718

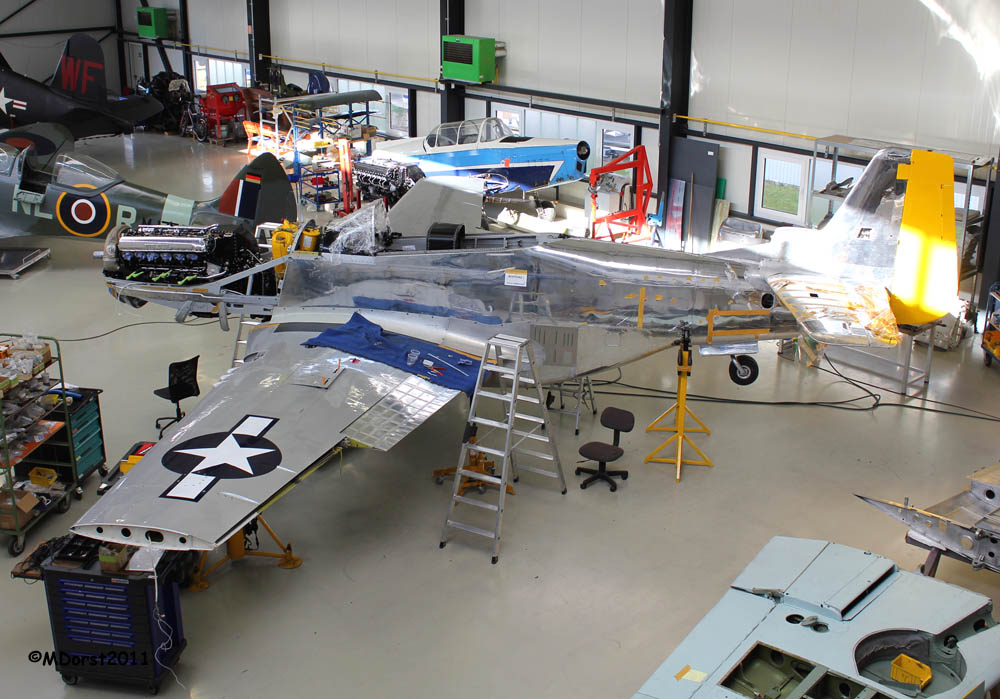

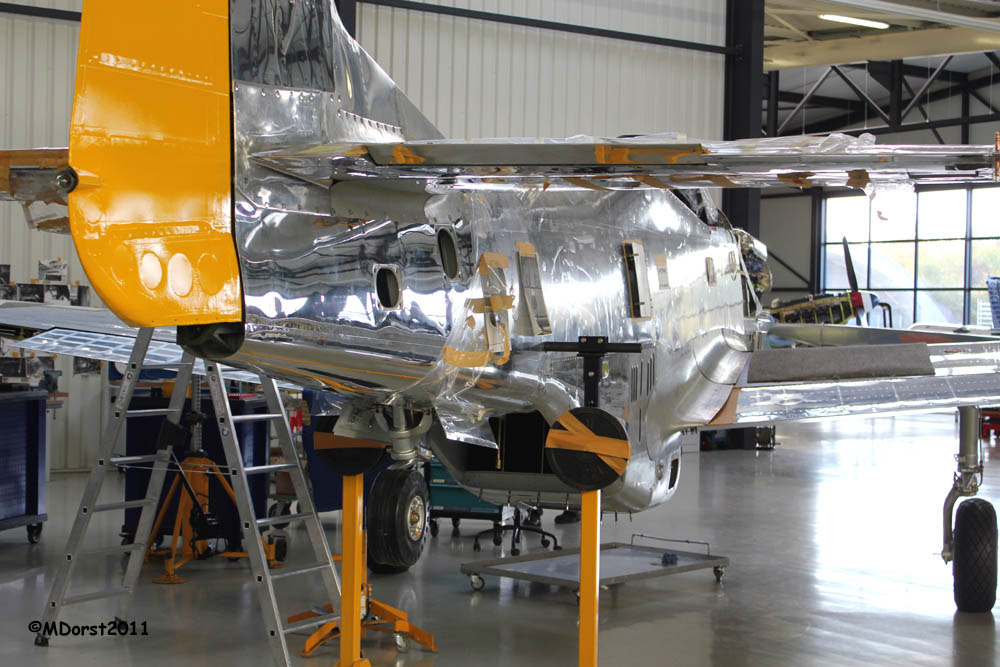

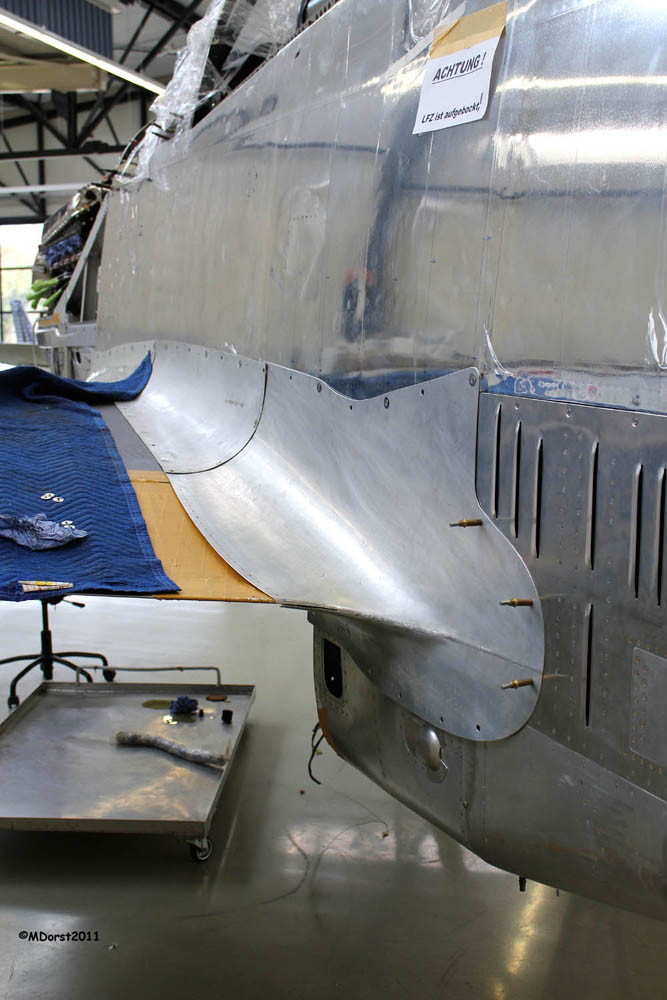

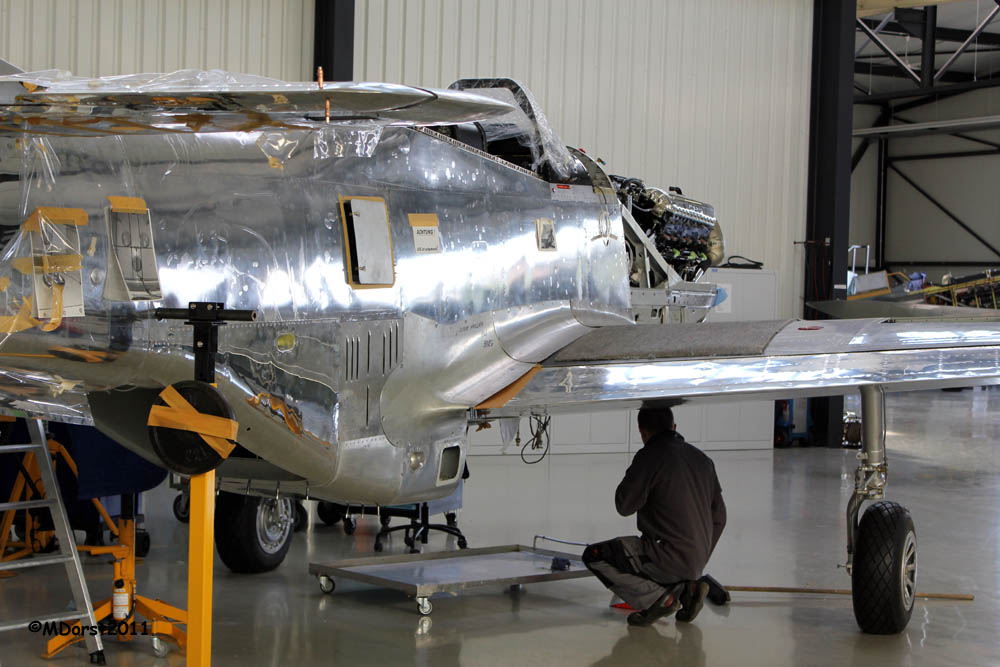

Und immer wieder Blecharbeiten - hier der Übergang Fläche zum Rumpf - die Formteile wurden bei uns in der Werft angefertigt und angepasst

TF 51 Little Ite D FUNN 2011 10 0723 TF 51 Little Ite D FUNN 2011 10 0727

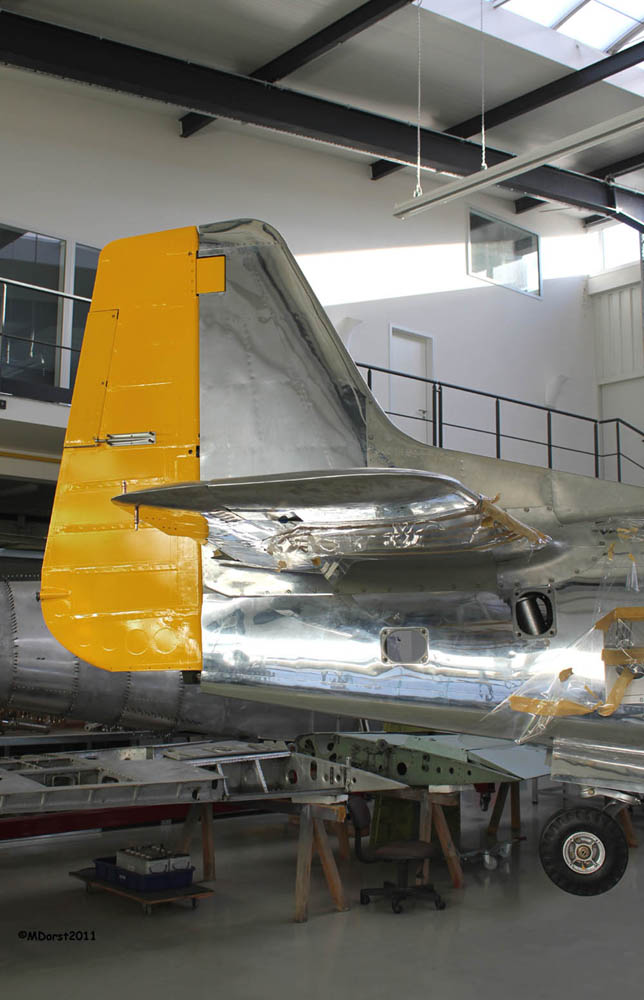

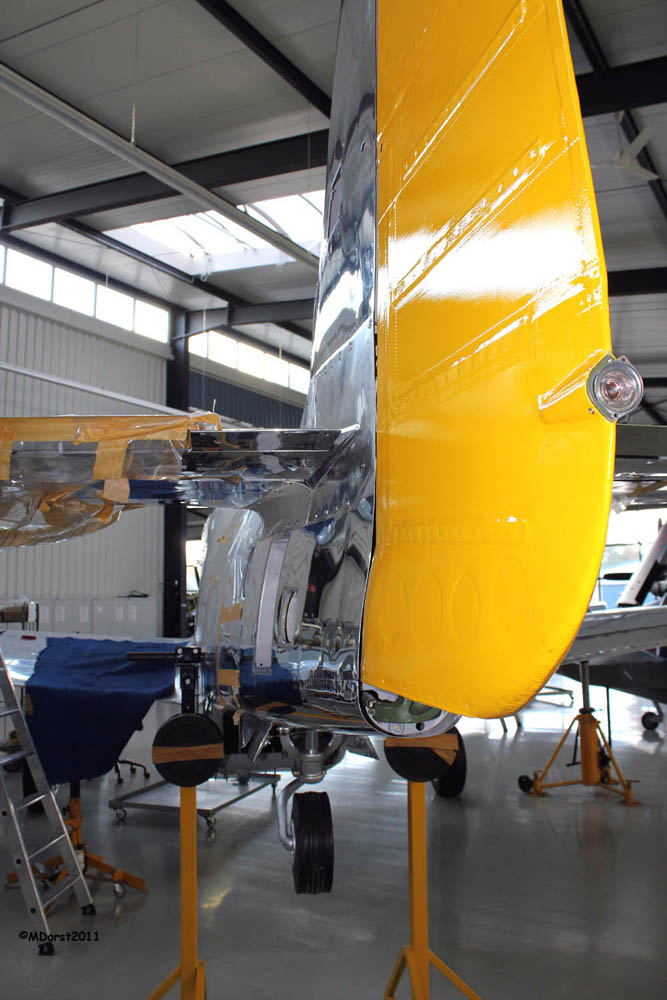

Tailplane

TF 51 Little Ite D FUNN 2011 10 0713 TF 51 Little Ite D FUNN 2011 10 076

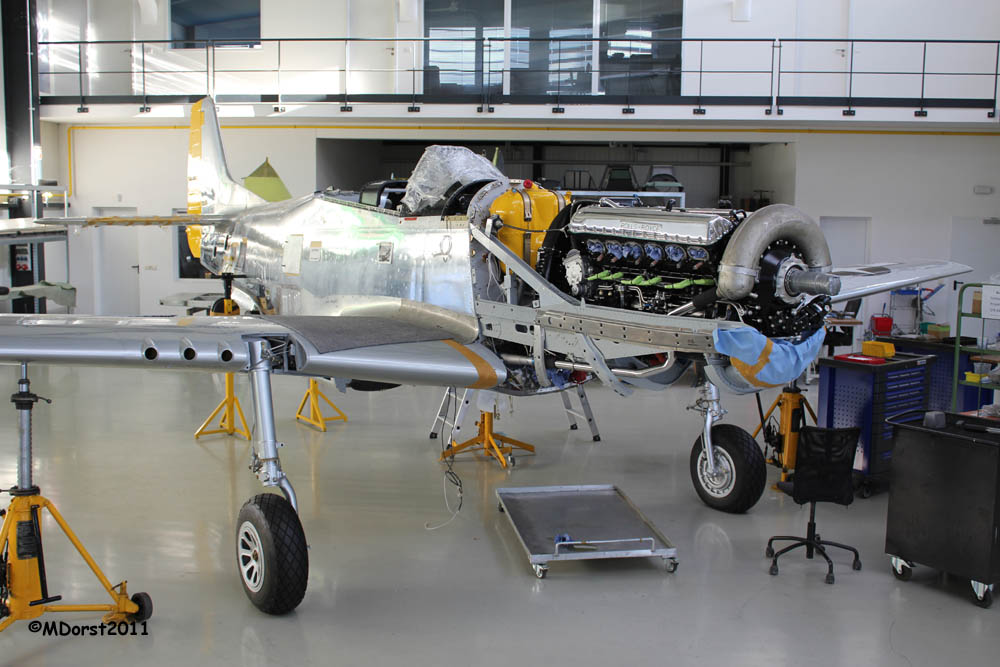

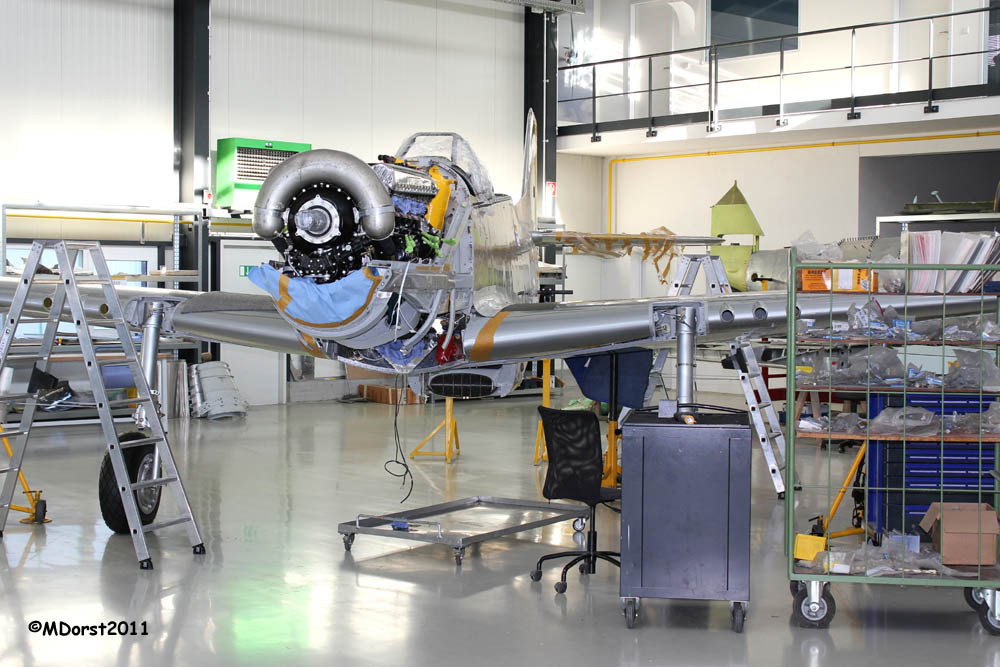

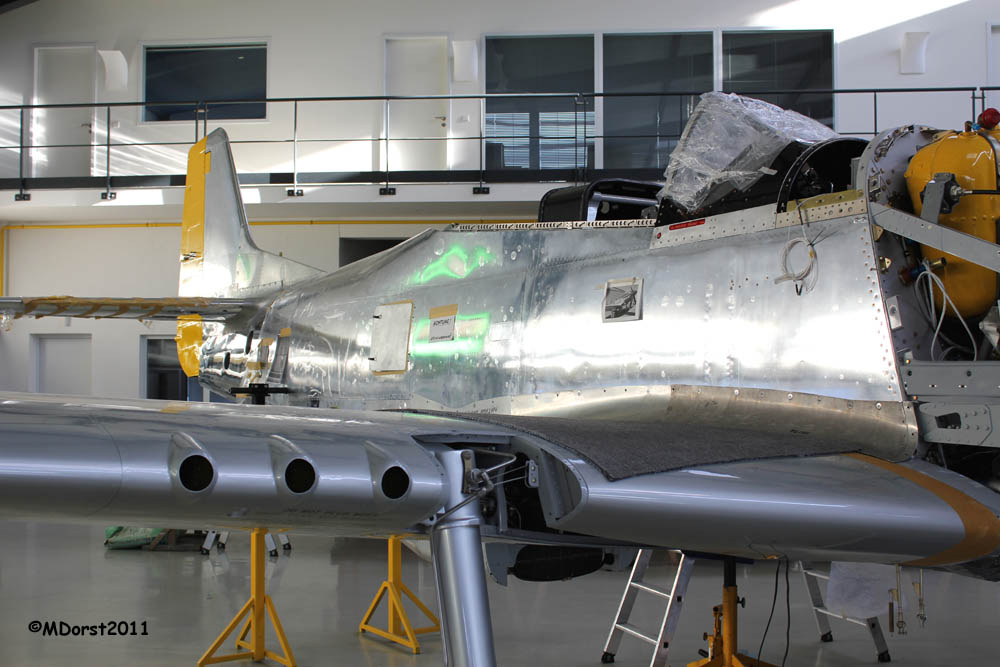

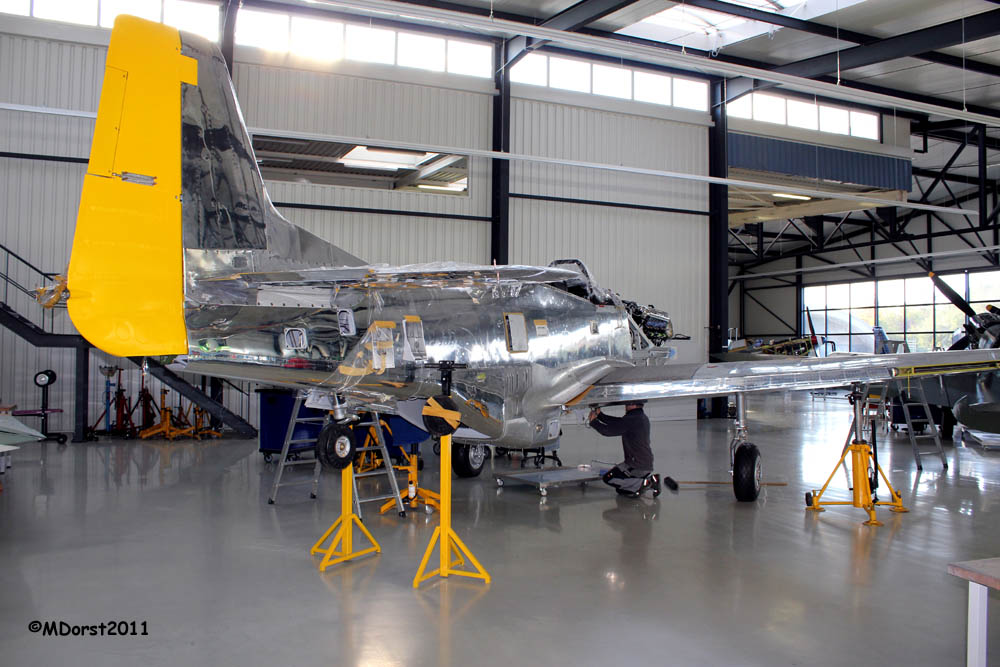

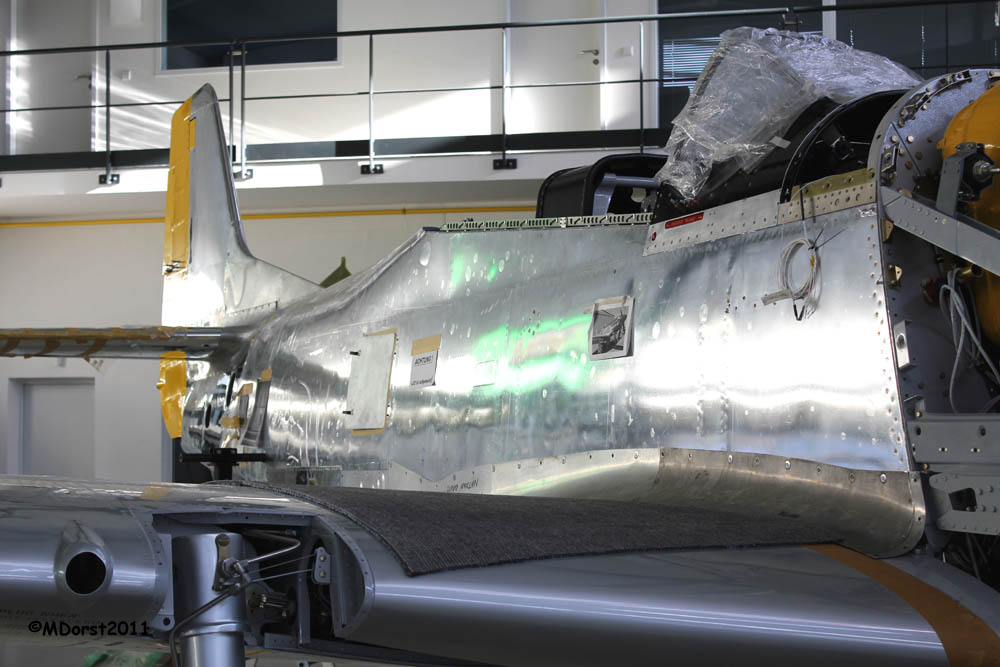

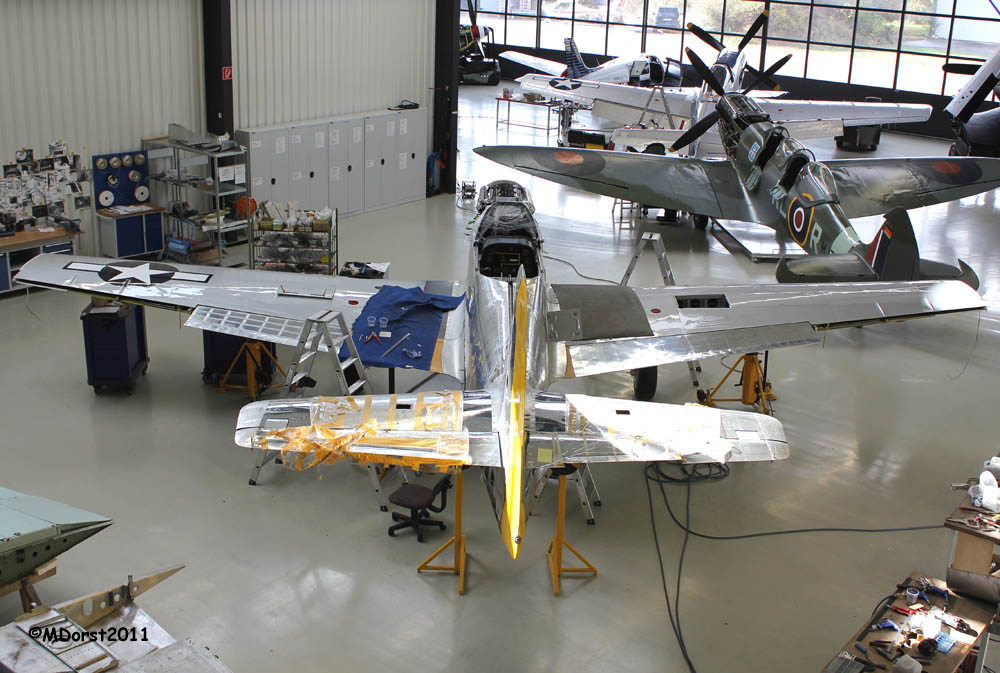

Jetzt sieht das schon sehr nach einer P-51 Mustang aus

TF 51 Little Ite D FUNN 2011 10 0722



November 2011

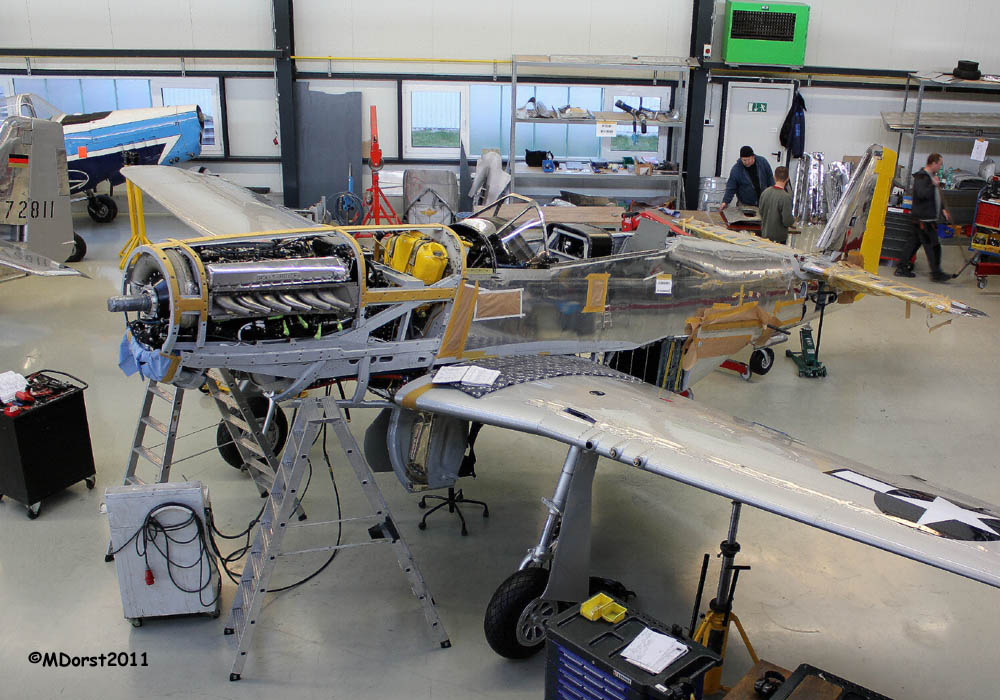

Zielgerade - das Projekt nähert sich dem Ende, aber immer noch enorm viel Arbeit bis zur ersten Zündung des Aggregates.

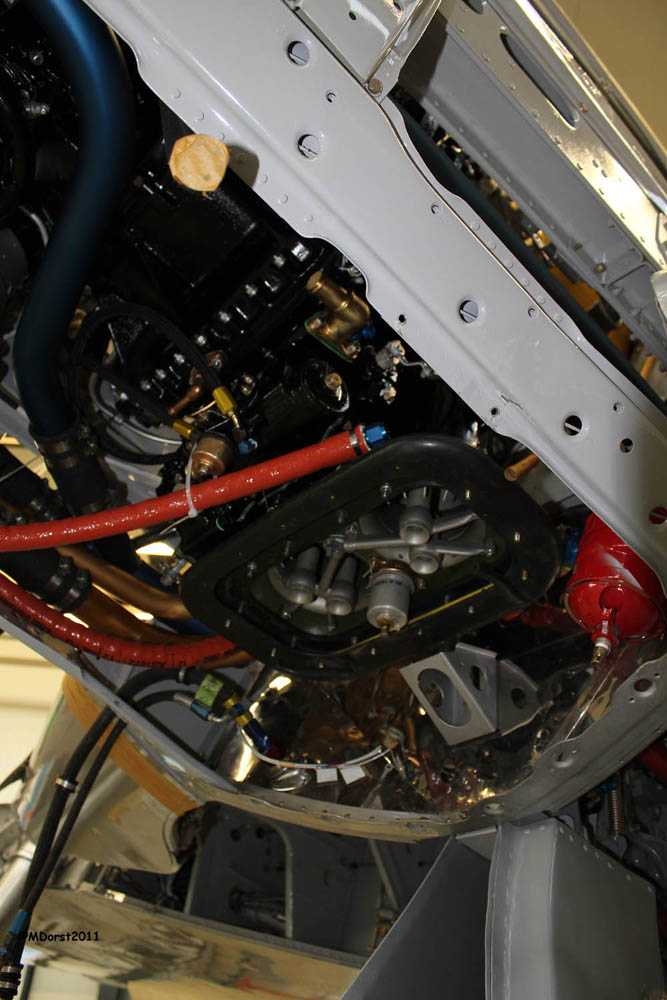

Verschlauchung der Benzinversorgung

TF 51 Little Ite D FUNN 2011 11 182 TF 51 Little Ite D FUNN 2011 11 183

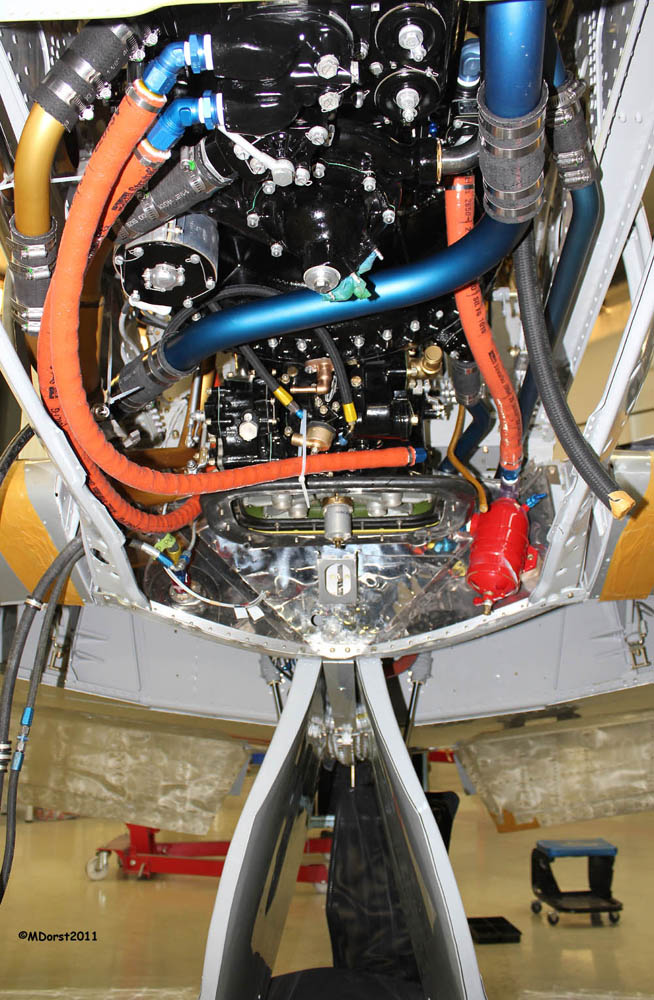

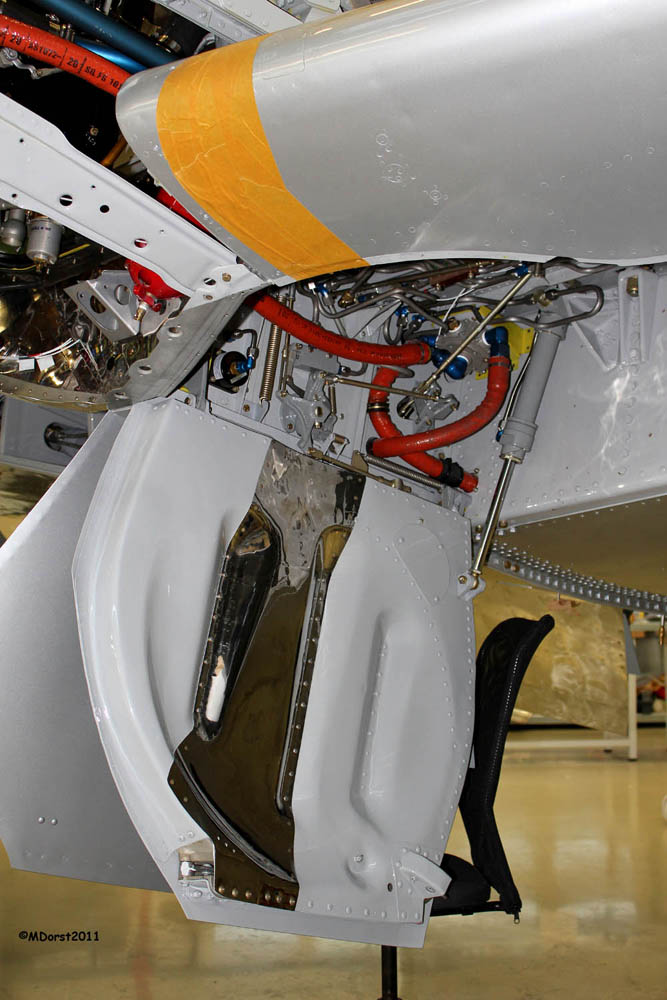

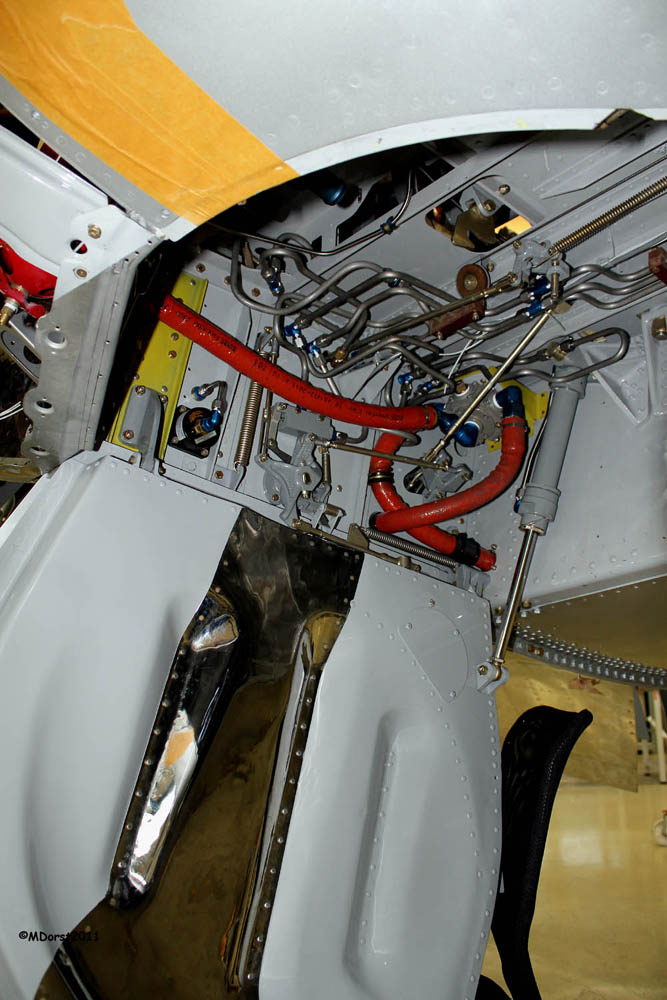

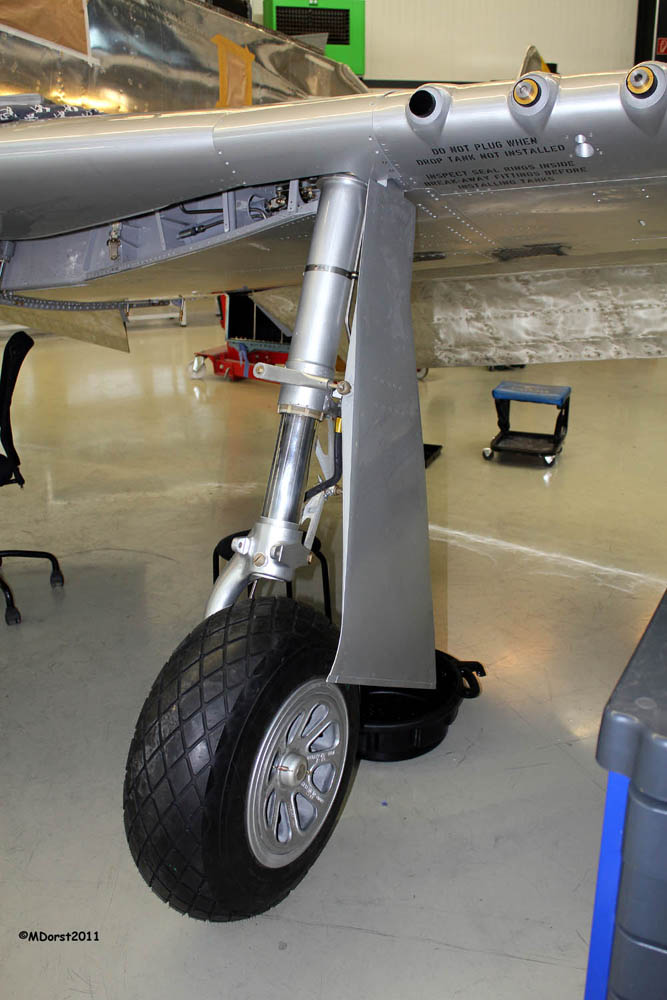

Detailarbeiten am Fahrwerk

TF 51 Little Ite D FUNN 2011 11 184 TF 51 Little Ite D FUNN 2011 11 185 TF 51 Little Ite D FUNN 2011 11 181

Hydrauliktests

TF 51 Little Ite D FUNN 2011 11 25 1

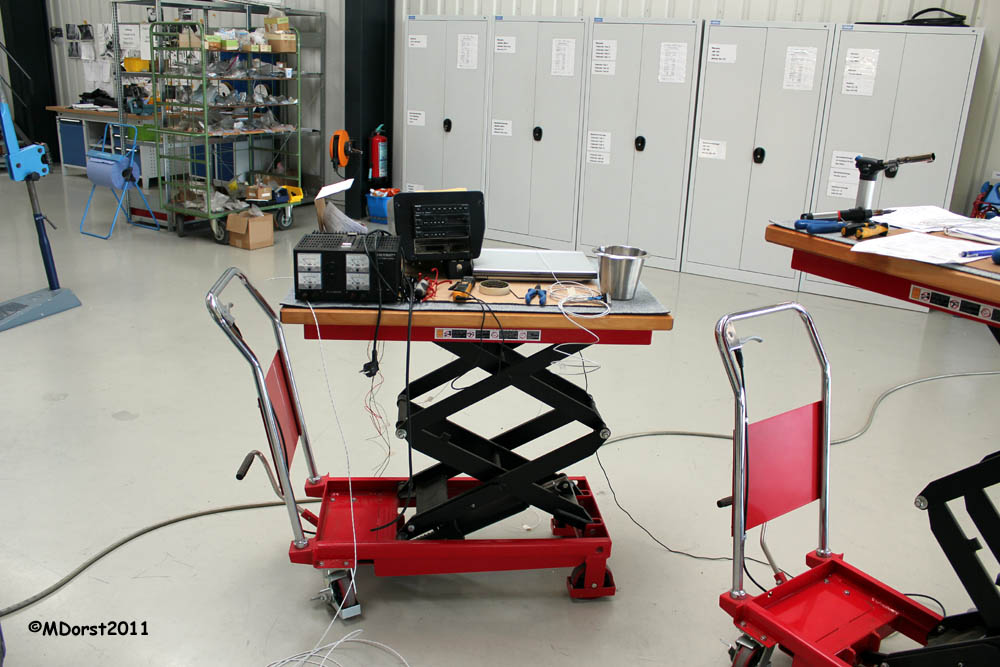

Avionics - ausgeführt durch Ewald Ritter, unser erster Ansprechpartner für diesen Spezialjob. Praktisch wenn man solche nachbarn bei der Werft hat.

TF 51 Little Ite D FUNN 2011 11 25 6

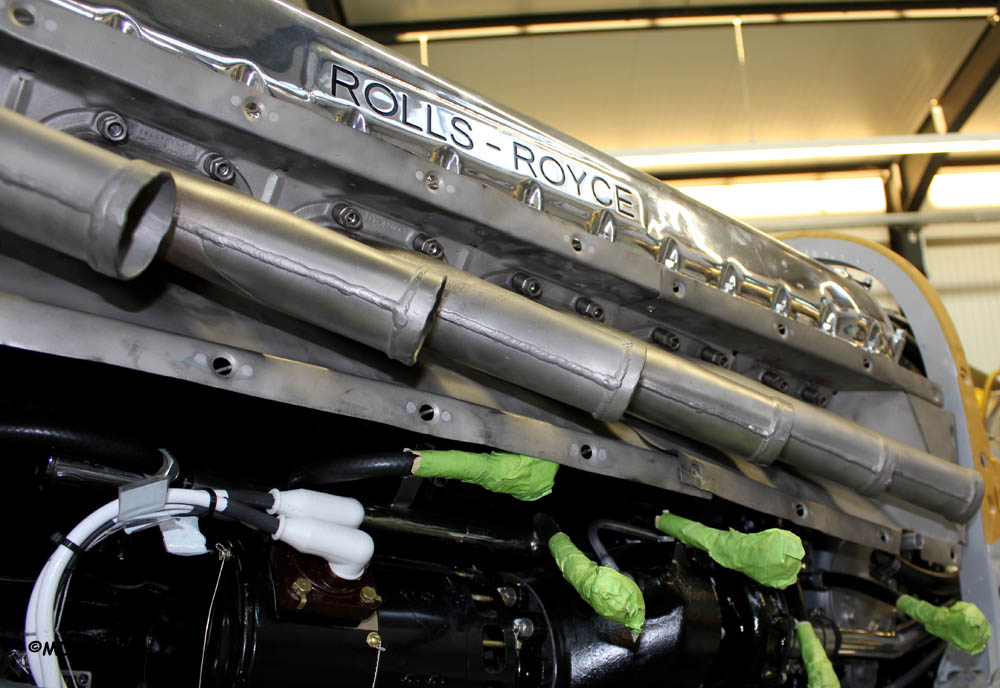

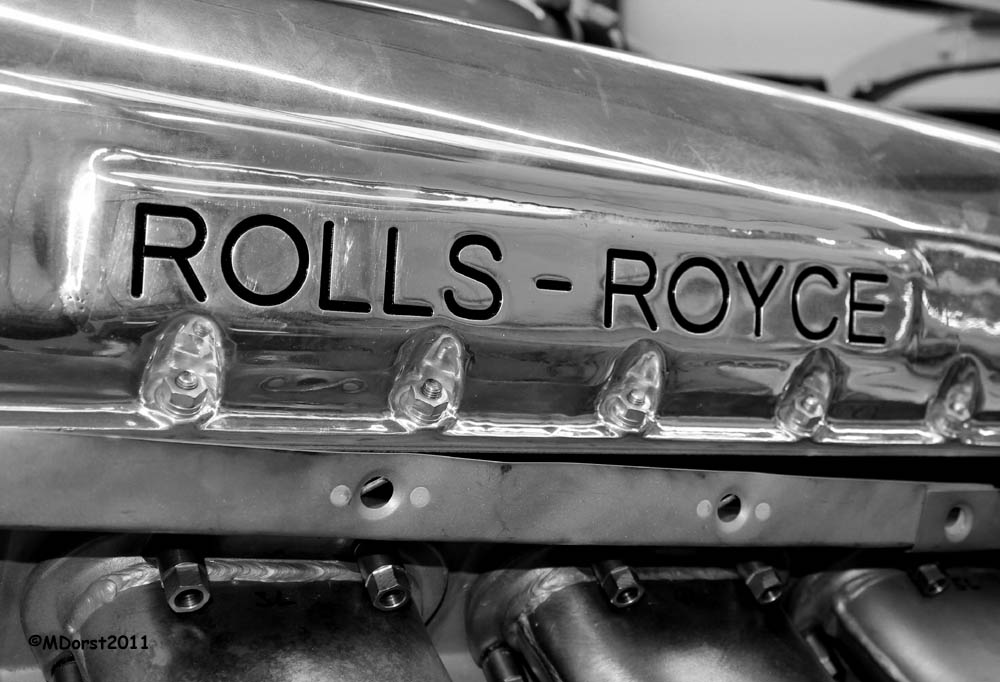

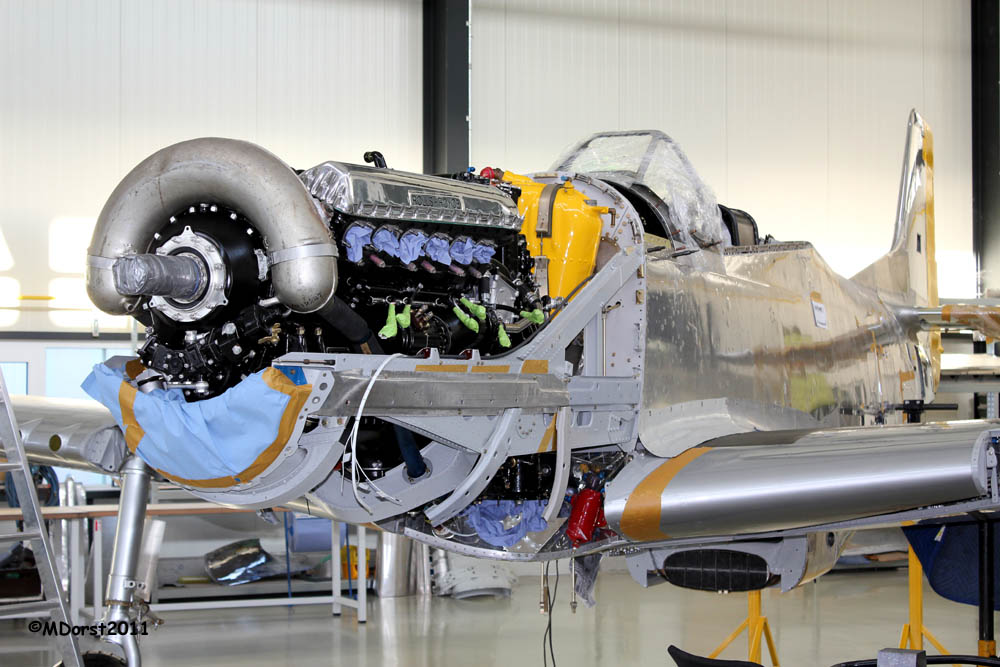

Augenweide - der RollsRoyce/Packard Merlin

TF 51 Little Ite D FUNN 2011 11 187

TF 51 Little Ite D FUNN 2011 11 186 TF 51 Little Ite D FUNN 2011 11 188

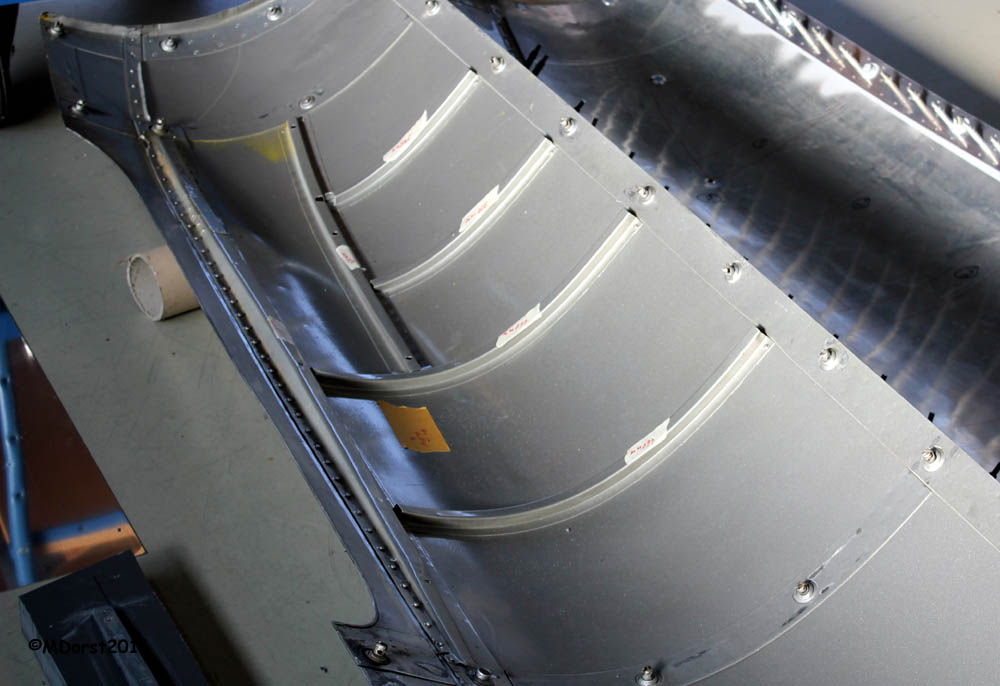

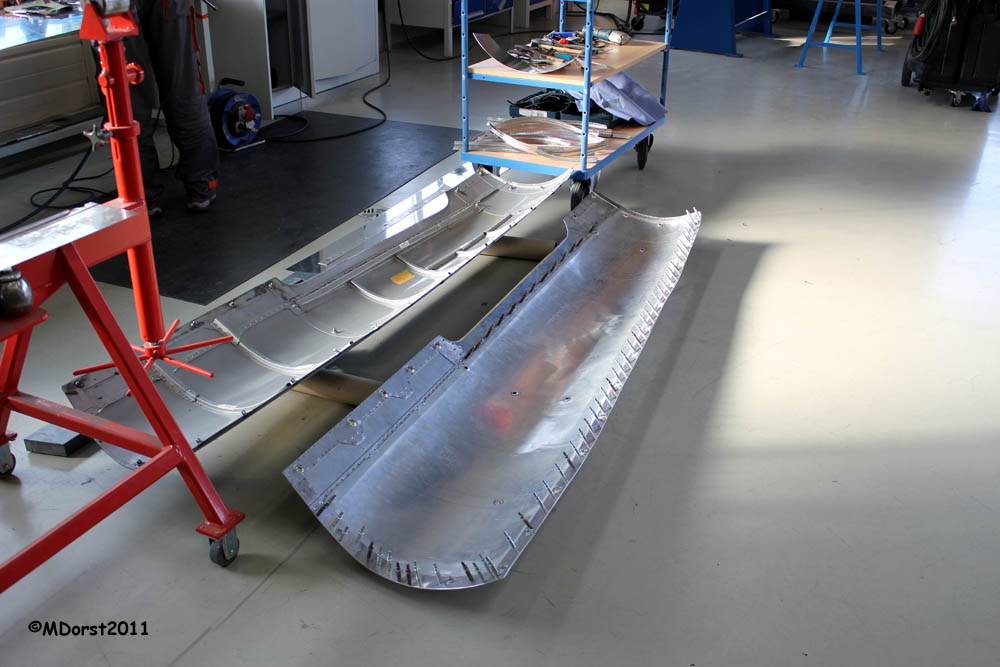

Und immer wieder Blecharbeiten - hier die Neuanfertigung der oberen Triebwerksverkleidung

TF 51 Little Ite D FUNN 2011 11 25 11 TF 51 Little Ite D FUNN 2011 11 25 9

TF 51 Little Ite D FUNN 2011 11 1810




Dezember 2010

Die "deadline" naht, das Ziel der Fertigstellung und Triebwerksläufe ist in greifbarer Nähe

TF 51 Little Ite D FUNN 2011 12 091 TF 51 Little Ite D FUNN 2011 12 093

TF 51 Little Ite D FUNN 2011 12 096 TF 51 Little Ite D FUNN 2011 12 097

TF 51 Little Ite D FUNN 2011 12 0927



Am 23.Dezember 2011 war es dann soweit - Geschäftsführer und Werftleiter Elmar Meier zündete das Aggregat und unternahm die ersten Rollversuche

TF 51 Little Ite D FUNN 2011 12 2313

TF 51 Little Ite D FUNN 2011 12 238 TF 51 Little Ite D FUNN 2011 12 2323

TF 51 Little Ite D FUNN 2011 12 2317 TF 51 Little Ite D FUNN 2011 12 2314



Just in Time !

TF 51 Little Ite D FUNN 2011 12 235

TF 51 Little Ite D FUNN 2011 12 231 TF 51 Little Ite D FUNN 2011 12 233



Jahr 2012

Das Flugzeug wurde mit der Deutschen Registrierung D-FUNN zugelassen - nach der erfolgreichen Flugerprobung wurde das Flugzeug an den stolzen Eigentümer überführt und ist nun Teil der Sammlung des Hangar10 bei Heringsdorf auf der Insel Usedom

TF 51 Little Ite D FUNN 2012 01 131

TF 51 Little Ite D FUNN 2012 01 132 TF 51 Little Ite D FUNN 2012 01 135

TF 51 Little Ite D FUNN 2012 01 203

Flugerprobung Januar - März 2012

TF 51 Little Ite D FUNN 2012 03 161 TF 51 Little Ite D FUNN 2012 03 231

TF 51 Little Ite D FUNN 2012 03 233



TF 51 Little Ite D FUNN 2012 06 214 TF 51 Little Ite D FUNN 2012 06 212 TF 51 Little Ite D FUNN 2012 06 213

Juni 2012

TF 51 D FUNN flight 2012 06 2119

Checkflight mit dem Webmaster Matthias Dorst - Aufgabe ein paar flotte turns zum Check der Verriegelung der Fahrwerksklappen

TF 51 D FUNN flight 2012 06 211

TF 51 D FUNN flight 2012 06 212 TF 51 D FUNN flight 2012 06 215

TF 51 D FUNN flight 2012 06 217

TF 51 D FUNN flight 2012 06 2112 TF 51 D FUNN flight 2012 06 2114

TF 51 D FUNN flight 2012 06 2117 TF 51 D FUNN flight 2012 06 2118

TF 51 D FUNN flight 2012 06 2120



Thats it! Das Projekt North American TF-51 konnte erfolgreich zum Abschluss gebracht werden.





*********
